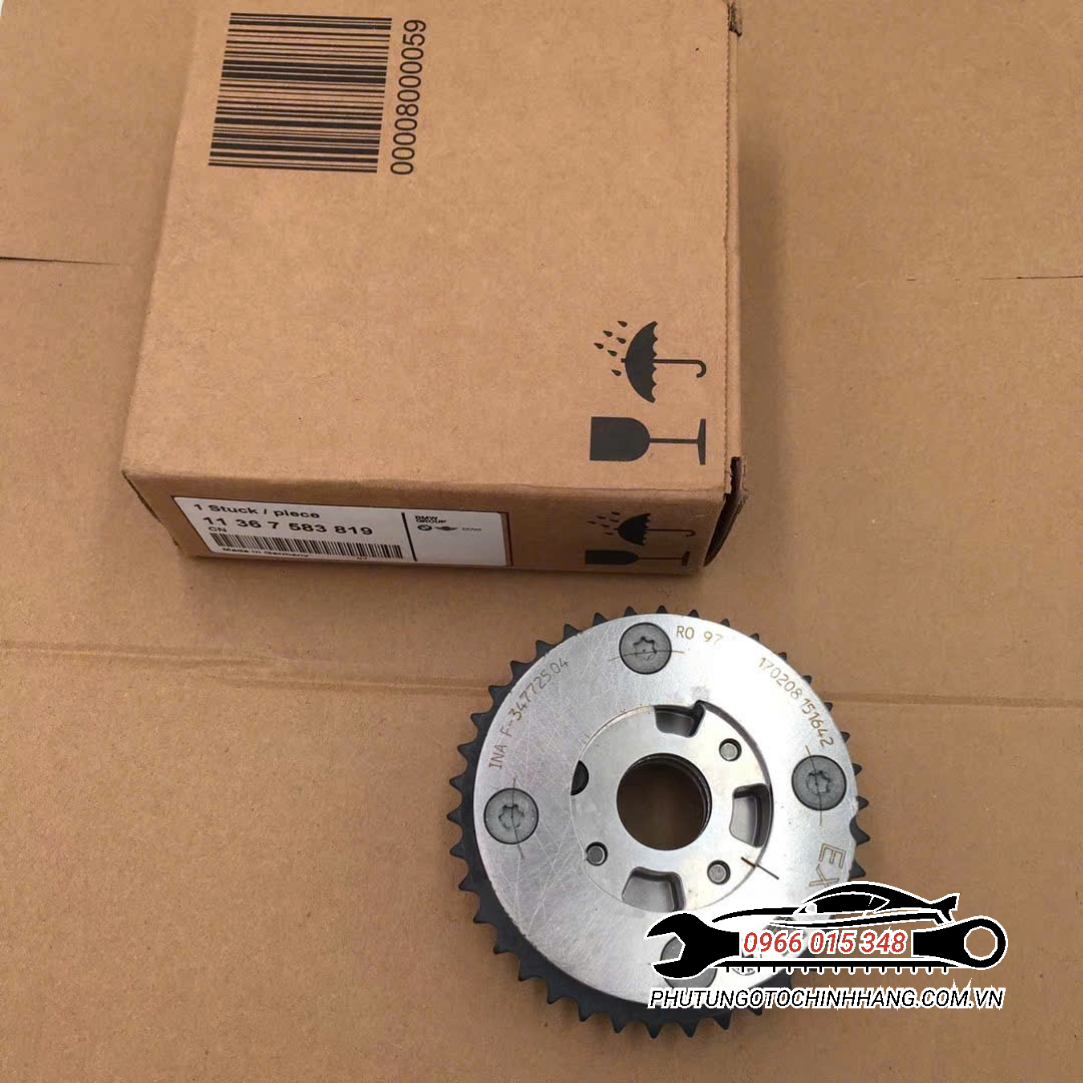

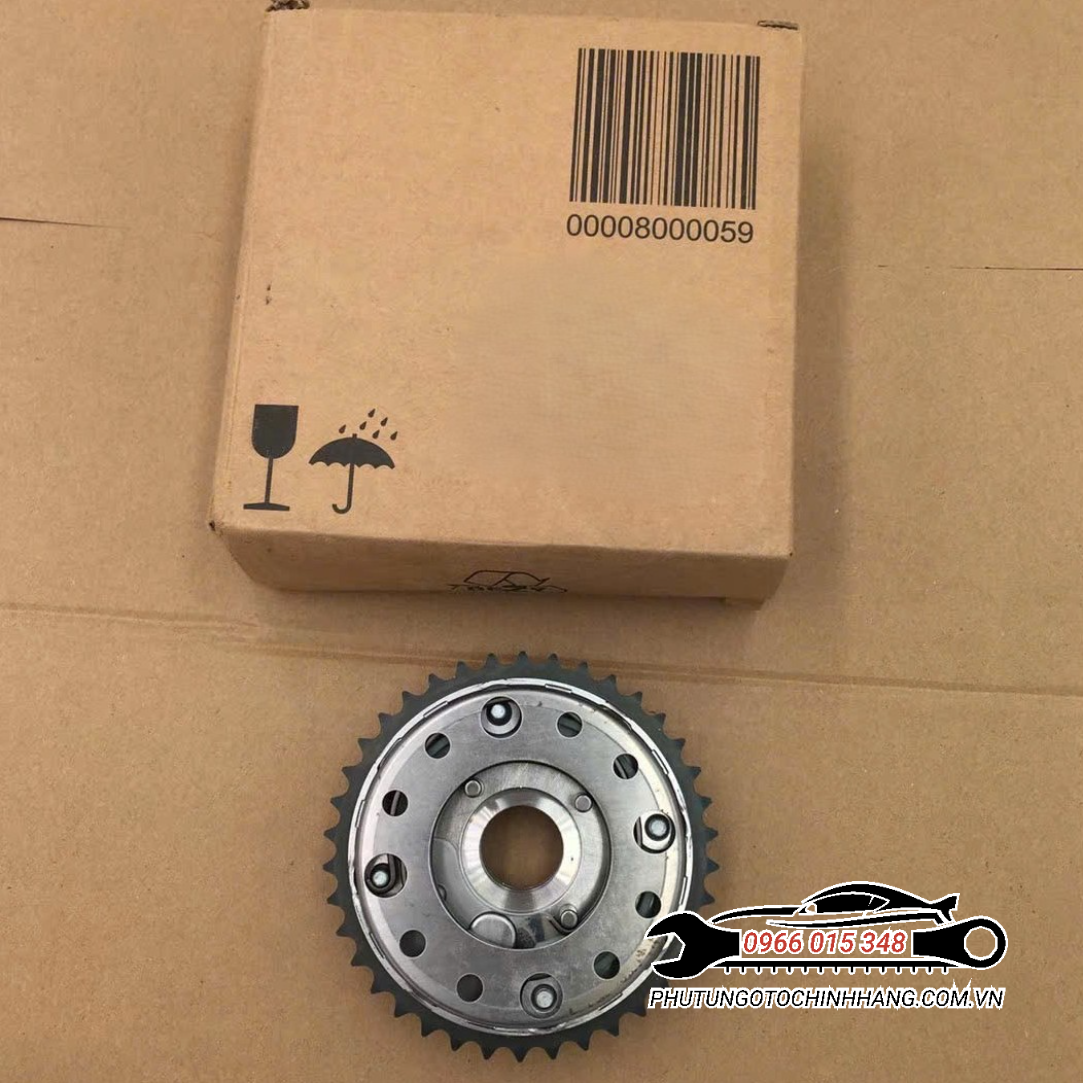

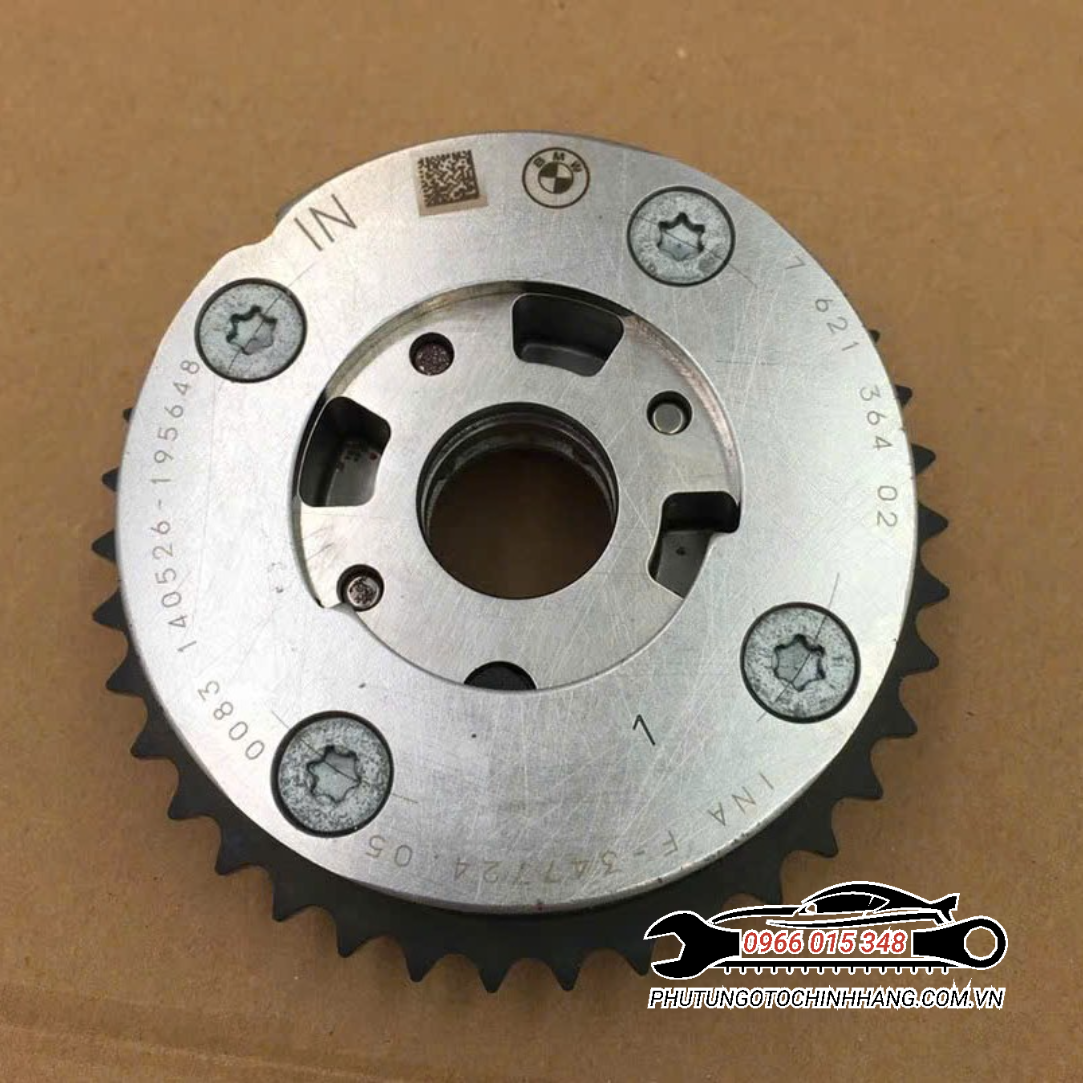

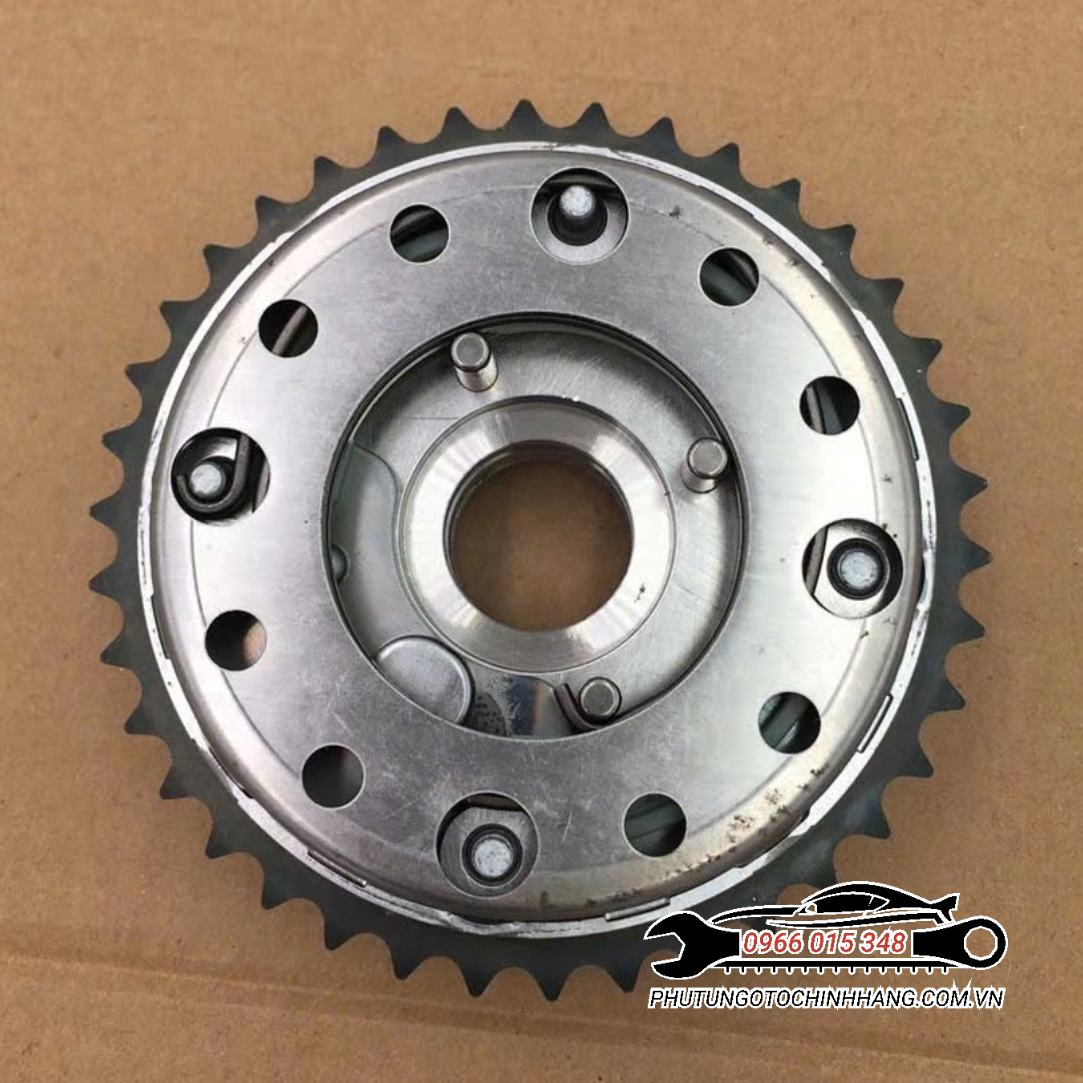

Bánh Răng Cam BMW N20/N26 1/2/3/4/5-series X1/X3/X4/X5/X6 – 11367583819 [2010-2019]

1. Vị Trí, Công Dụng

• Vị Trí: Bánh răng cam 11367583819 được lắp đặt ở đầu trục cam (camshaft) của động cơ BMW N20/N26, nằm trong hệ thống phân phối khí. Thông thường, động cơ 4 xy-lanh sẽ có hai bánh răng cam: một cho trục cam nạp (intake camshaft) và một cho trục cam xả (exhaust camshaft). Mã phụ tùng 11367583819 này có thể là cho trục cam nạp hoặc xả, tùy thuộc vào cấu hình cụ thể và năm sản xuất của động cơ N20/N26.

• Công Dụng: Đây là một thành phần quan trọng của hệ thống điều khiển van biến thiên VANOS (Variable Nockenwellen Steuerung – Variable Camshaft Control) của BMW. Chức năng chính của bánh răng cam này là:

  1. Điều chỉnh thời điểm đóng mở van: VANOS cho phép thay đổi góc quay của trục cam nạp và/hoặc trục cam xả so với trục khuỷu. Điều này có nghĩa là thời điểm các van nạp và xả đóng mở có thể được điều chỉnh linh hoạt trong quá trình động cơ hoạt động.
  2. Tối ưu hóa hiệu suất động cơ:
     • Ở vòng tua thấp: Giúp tối ưu hóa mô-men xoắn bằng cách thay đổi thời điểm mở van nạp để nạp đầy hỗn hợp không khí-nhiên liệu hơn vào buồng đốt.
     • Ở vòng tua cao: Tối ưu hóa công suất bằng cách điều chỉnh thời điểm van để tăng lượng khí nạp và xả, cải thiện luồng khí.
     • Giảm tiêu thụ nhiên liệu: Tối ưu hóa quá trình đốt cháy ở mọi dải vòng tua, giúp động cơ hoạt động hiệu quả hơn.
     • Giảm khí thải: Đảm bảo quá trình đốt cháy sạch hơn và hiệu quả hơn, giảm lượng khí thải độc hại.
  3. Làm mát động cơ: Tùy chỉnh dòng khí nạp/xả có thể giúp kiểm soát nhiệt độ buồng đốt.

• Nguyên Lý Hoạt Động (Hệ thống VANOS):

  1. Dẫn động thủy lực: Bên trong bánh răng cam là một cơ cấu thủy lực (piston, xi-lanh) được điều khiển bởi áp suất dầu động cơ.
  2. Van điện từ (Solenoid Valve): Một hoặc hai van điện từ (VANOS solenoid) sẽ nhận tín hiệu từ Bộ điều khiển động cơ (DME/ECU). Các van này sẽ điều khiển dòng chảy của dầu động cơ đến và đi từ các khoang của bánh răng cam.
  3. Thay đổi vị trí trục cam: Khi dầu được bơm vào một khoang, nó sẽ đẩy piston/xi-lanh, làm xoay phần bên trong của bánh răng cam (được nối với trục cam) so với phần bên ngoài (được nối với xích cam).
  4. Phản hồi vị trí: Một cảm biến vị trí trục cam (camshaft position sensor) sẽ giám sát vị trí thực tế của trục cam và gửi tín hiệu phản hồi về DME.
  5. DME điều khiển: DME liên tục so sánh vị trí trục cam thực tế với vị trí mong muốn (dựa trên các yếu tố như vòng tua máy, tải trọng động cơ, nhiệt độ…) và điều khiển các van điện từ để điều chỉnh dòng dầu, từ đó điều chỉnh góc quay của trục cam một cách chính xác và liên tục.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Đèn báo lỗi động cơ (Check Engine Light) sáng: Các mã lỗi liên quan đến hệ thống VANOS (ví dụ: mã P0011, P0012, P0014, P0015 cho trục cam nạp/xả quá sớm/quá muộn, hoặc lỗi của các thành phần VANOS khác).
• Tiếng kêu lạch cạch hoặc rít từ khu vực động cơ (đặc biệt khi khởi động): Đây là dấu hiệu rất phổ biến của bánh răng cam VANOS bị mòn hoặc hỏng. Tiếng kêu thường xuất hiện khi khởi động lạnh hoặc khi động cơ đạt nhiệt độ hoạt động.
• Giảm công suất động cơ, tăng tốc kém: Do thời điểm phân phối khí không chính xác, động cơ không thể sản sinh đủ công suất ở các dải vòng tua khác nhau.
• Tăng tiêu hao nhiên liệu: Quá trình đốt cháy kém hiệu quả.
• Động cơ chạy không ổn định, rung giật (idle rough): Đặc biệt khi chạy không tải hoặc ở vòng tua thấp.
• Khó khởi động động cơ: Do thời điểm đánh lửa và phân phối khí bị sai lệch nghiêm trọng.
• Khói đen từ ống xả (hiếm): Có thể xảy ra nếu tỷ lệ hòa khí bị sai lệch nặng.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến bánh răng cam VANOS, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của BMW hoặc các garage chuyên sửa chữa xe BMW có kinh nghiệm về động cơ N20/N26 để được kiểm tra và thay thế kịp thời. Đây là một công việc phức tạp, đòi hỏi dụng cụ chuyên dụng và kiến thức sâu về động cơ.

• Chẩn đoán bằng máy chuyên dụng: Kỹ thuật viên sẽ sử dụng máy chẩn đoán BMW (như ISTA/D, ISTA+) để đọc các mã lỗi VANOS và kiểm tra các thông số trực tiếp (live data) của hệ thống VANOS (góc trục cam thực tế so với góc mong muốn).
• Kiểm tra áp suất dầu và các van điện từ VANOS: Đảm bảo hệ thống bôi trơn cung cấp đủ áp suất dầu và các van điện từ hoạt động bình thường, không bị kẹt hoặc bẩn.
• Kiểm tra tiếng ồn và mòn: Lắng nghe tiếng kêu từ bánh răng cam. Trong một số trường hợp, vòng bi hoặc các chi tiết cơ khí bên trong bánh răng có thể bị mòn.
• Thay thế bánh răng cam: Nếu xác định bánh răng cam 11367583819 bị hỏng, cần phải thay thế bằng bánh răng chính hãng mới. Công việc này đòi hỏi phải tháo nắp dàn cò và có thể liên quan đến việc thay thế xích cam nếu nó cũng bị mòn hoặc giãn.
• Kiểm tra và/hoặc thay thế các bộ phận liên quan: Đồng thời kiểm tra tình trạng của xích cam, các thanh dẫn hướng xích, ty tăng cam và các van điện từ VANOS. Nếu có bất kỳ bộ phận nào trong số này bị mòn hoặc hư hỏng, nên thay thế đồng bộ.
• Cài đặt lại thời điểm phối khí: Sau khi thay thế, cần phải cài đặt lại thời điểm phối khí (timing) bằng dụng cụ chuyên dụng và máy chẩn đoán, sau đó xóa các mã lỗi.

Lưu ý quan trọng: Việc chần chừ thay thế bánh răng cam VANOS bị hỏng có thể dẫn đến những hư hỏng nghiêm trọng hơn cho động cơ, bao gồm hư hỏng xích cam, va chạm giữa van và piston, gây tốn kém chi phí sửa chữa.

3. Dòng Xe Tương Thích

Bánh răng cam với mã phụ tùng 11367583819 được sử dụng rộng rãi trên các dòng xe BMW trang bị động cơ N20 và N26 (động cơ xăng 4 xy-lanh tăng áp), bao gồm:

• BMW 1 Series:
  • F20 (Hatchback 5 cửa): 125i
  • F21 (Hatchback 3 cửa): 125i
• BMW 2 Series:
  • F22 (Coupe): 220i, 228i
  • F23 (Convertible): 220i, 228i
• BMW 3 Series:
  • F30 (Sedan): 320i, 328i, 320iX, 328iX (phiên bản sDrive/xDrive)
  • F31 (Touring/Wagon): 320i, 328i, 320iX, 328iX
  • F34 (Gran Turismo): 320i, 328i, 320iX, 328iX
• BMW 4 Series:
  • F32 (Coupe): 420i, 428i, 420iX, 428iX
  • F33 (Convertible): 420i, 428i, 420iX, 428iX
  • F36 (Gran Coupe): 420i, 428i, 420iX, 428iX
• BMW 5 Series:
  • F10 (Sedan): 520i, 528i, 520iX, 528iX
  • F11 (Touring/Wagon): 520i, 528i, 520iX, 528iX
• BMW X1:
  • E84: X1 20i, X1 28i (sDrive/xDrive)
• BMW X3:
  • F25: X3 20i, X3 28i (sDrive/xDrive)
• BMW X4:
  • F26: X4 20i, X4 28i (sDrive/xDrive)
• BMW Z4:
  • E89: Z4 20i, Z4 28i

Lưu ý quan trọng: Động cơ N20 và N26 có một số biến thể và có thể có sự khác biệt nhỏ về mã phụ tùng giữa trục cam nạp và trục cam xả, hoặc giữa các năm sản xuất. Để đảm bảo sự tương thích tuyệt đối, bạn bắt buộc phải kiểm tra kỹ mã phụ tùng trên bánh răng cam cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của BMW.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Bánh răng cam BMW 11367583819 là phụ tùng chính hãng của BMW. Các phụ tùng chính hãng BMW thường được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn BMW AG hoặc các nhà cung cấp phụ tùng động cơ được ủy quyền. Nguồn gốc chính thường là từ Đức hoặc các nước châu Âu khác.

• Nhà Máy OEM Liên Quan: BMW hợp tác với các nhà sản xuất hệ thống động cơ và phân phối khí hàng đầu thế giới để cung cấp bánh răng cam VANOS chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt về độ chính xác cơ khí, độ bền và khả năng tích hợp với hệ thống điều khiển điện tử của xe. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho bộ phận này có thể bao gồm các công ty như Continental (VDO), INA (Schaeffler Group), Aisin, hoặc các nhà sản xuất phụ tùng động cơ uy tín khác có tiêu chuẩn chất lượng cao và được BMW tin tưởng. Việc sử dụng bánh răng cam chính hãng BMW hoặc từ các nhà cung cấp OEM uy tín đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài cho hệ thống VANOS và động cơ của xe bạn.
