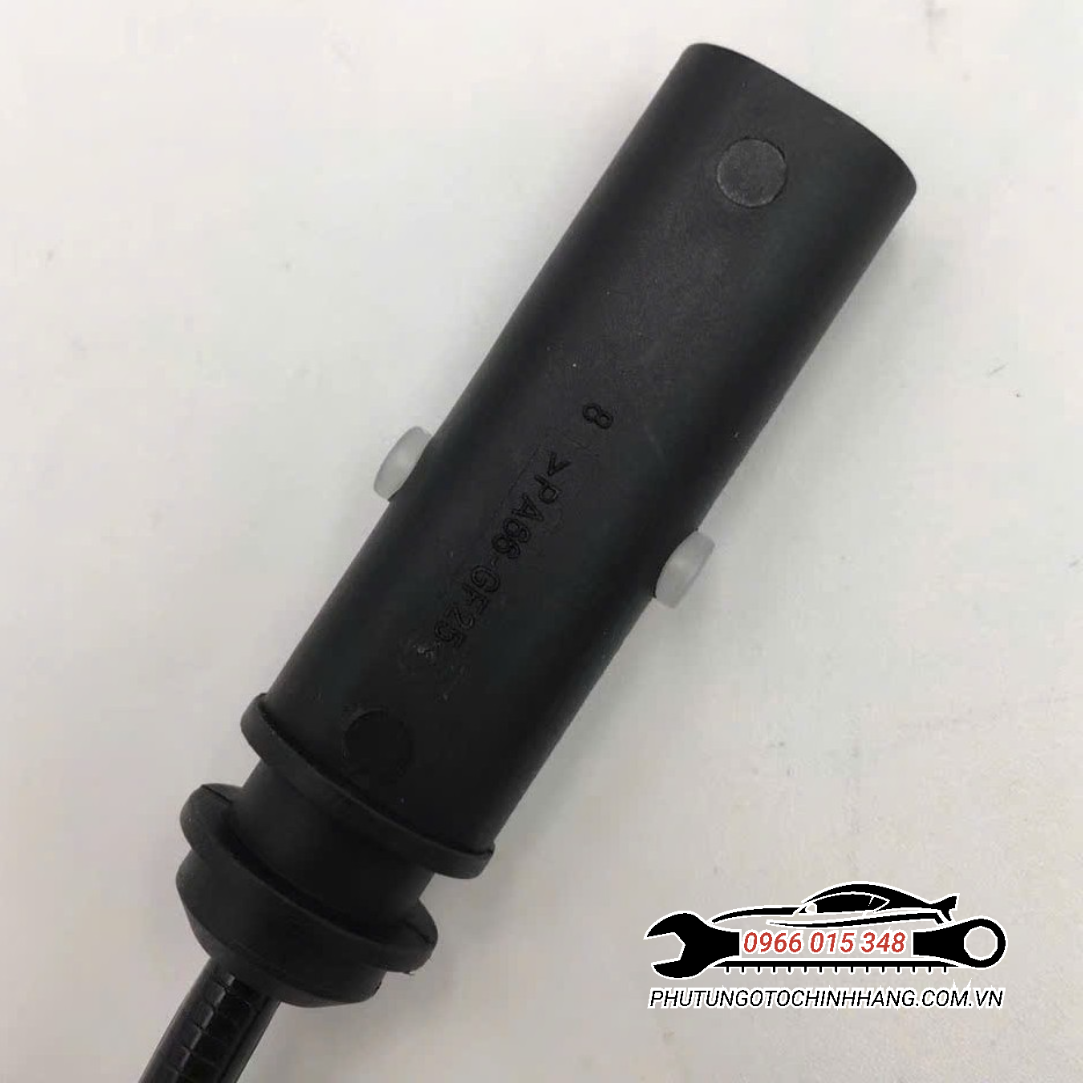

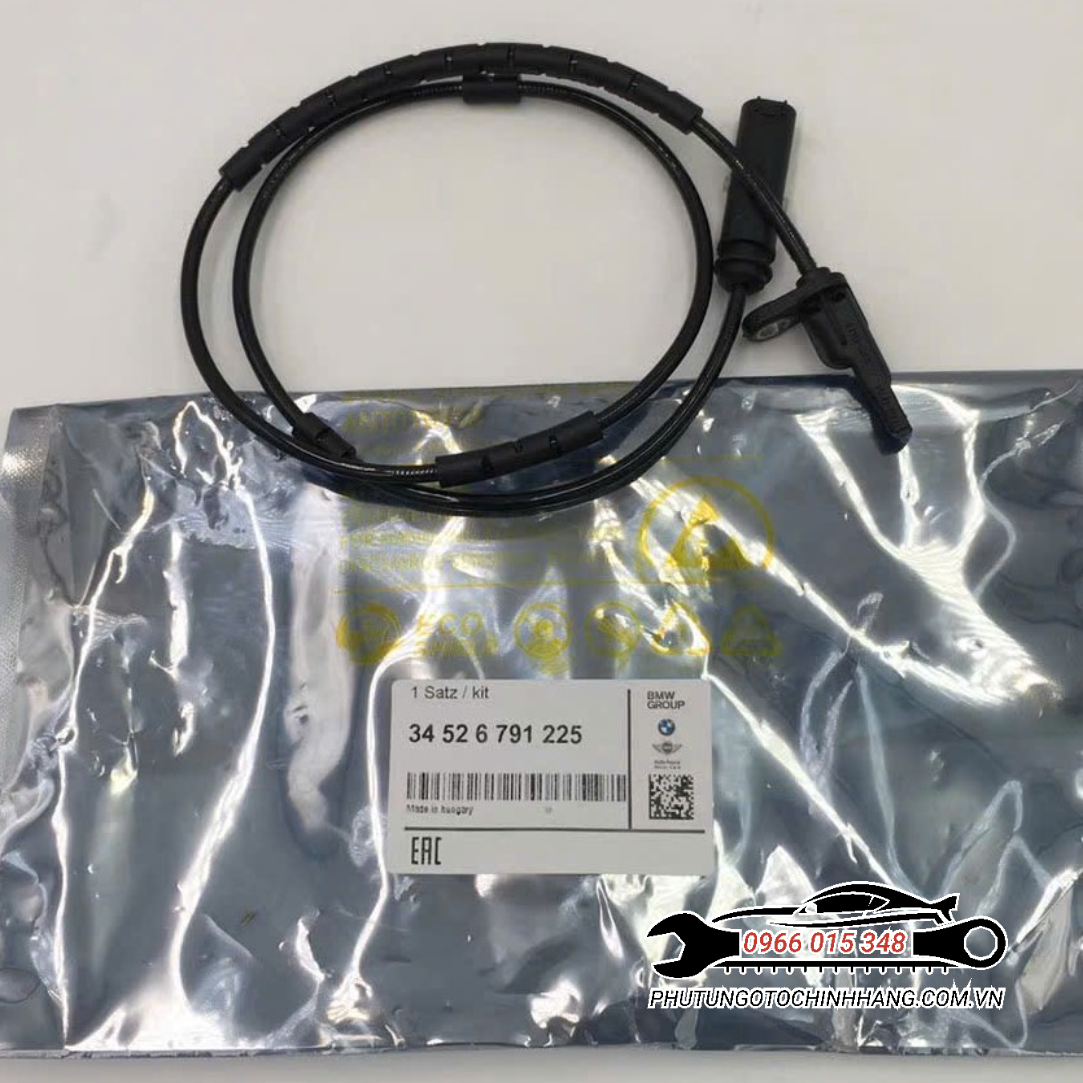

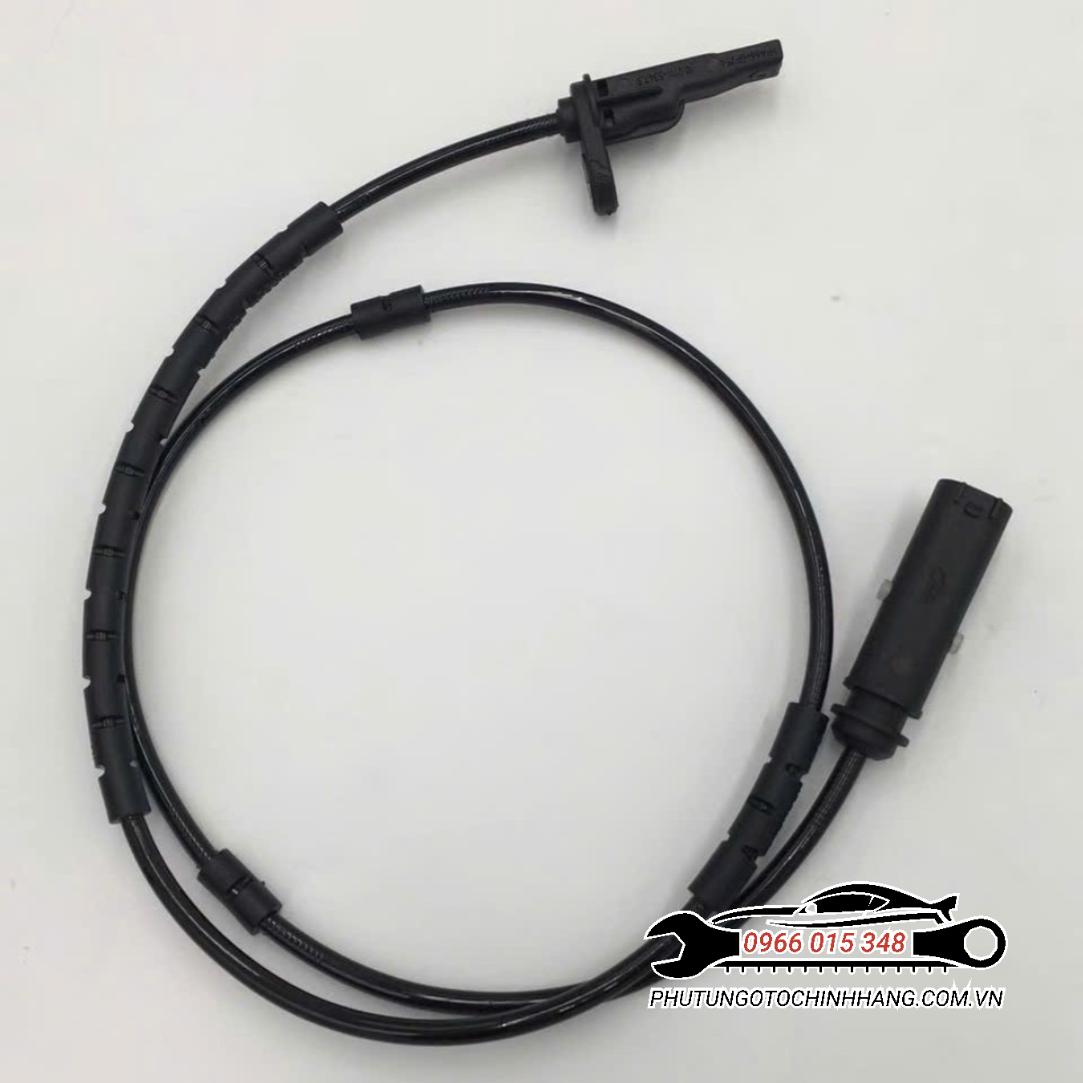

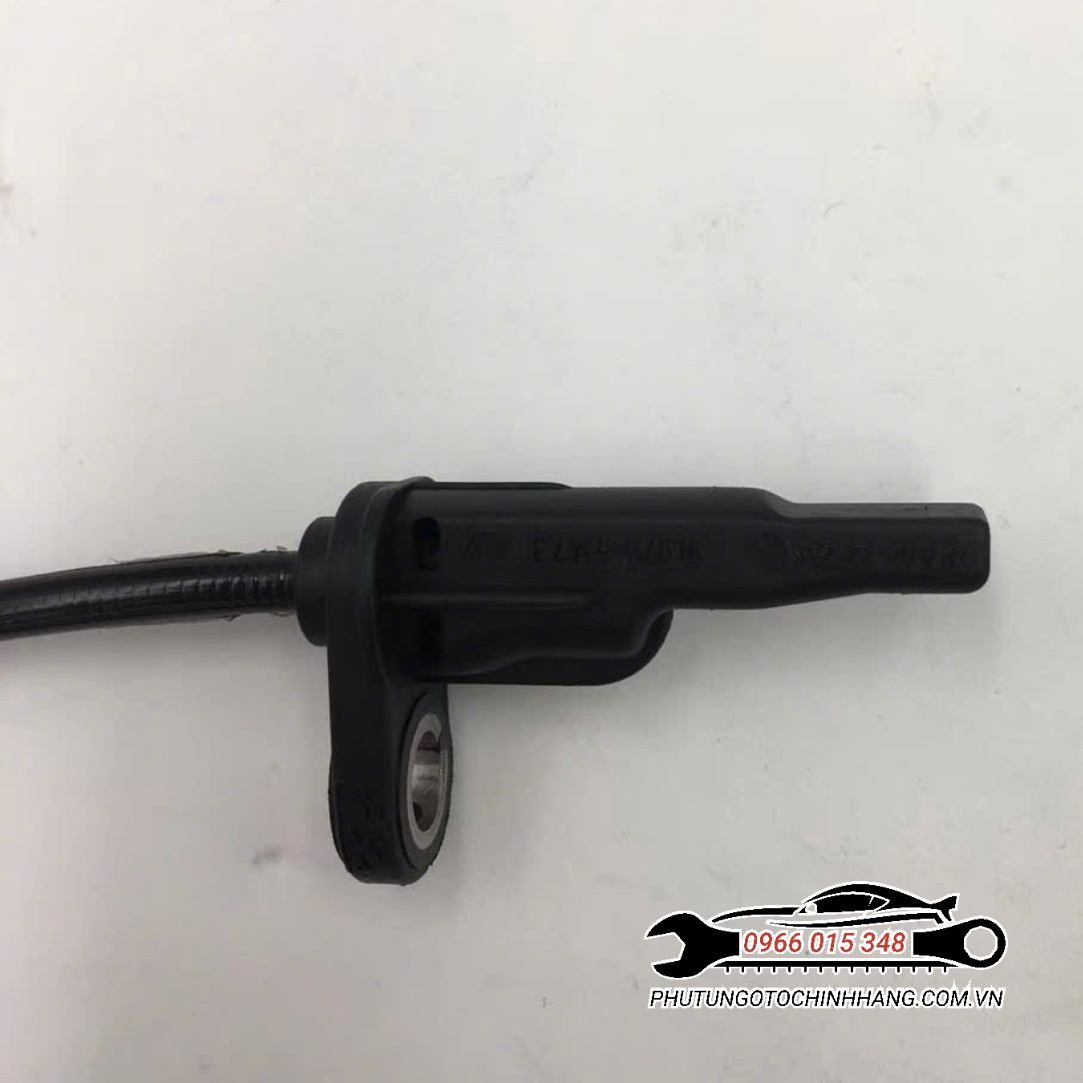

Cảm Biến Phanh ABS Phía Sau BMW F20/F21/F22/F23/F30/F31/F34/F32/F33/F36 – 34526791225 [2010-2021]

1. Vị Trí, Công Dụng

• Vị Trí: Cảm biến phanh ABS 34526791225 được lắp đặt ở cụm moay-ơ (hub assembly) hoặc gần trục bánh xe phía sau của xe BMW. Nó được định vị để đọc tín hiệu từ vòng từ (reluctor ring) hoặc vòng mã hóa (encoder ring) nằm trên trục truyền động hoặc ổ bi bánh xe.

• Công Dụng: Cảm biến tốc độ bánh xe ABS là một thành phần không thể thiếu của hệ thống phanh chống bó cứng (ABS – Anti-lock Braking System) và các hệ thống an toàn chủ động khác như Hệ thống kiểm soát độ bám đường (Traction Control System – DTC/ASC) và Hệ thống cân bằng điện tử (Dynamic Stability Control – DSC) của BMW. Chức năng chính của nó là:

  1. Đo lường tốc độ quay của từng bánh xe: Cung cấp thông tin chính xác và liên tục về tốc độ quay của bánh xe tại mỗi thời điểm.
  2. Ngăn chặn bó cứng phanh: Khi phanh gấp, nếu một bánh xe có nguy cơ bị bó cứng (quay chậm hơn đáng kể so với các bánh khác), cảm biến ABS sẽ gửi tín hiệu về bộ điều khiển ABS. Bộ điều khiển này sẽ nhanh chóng giảm áp suất dầu phanh đến bánh đó, nhả phanh tạm thời rồi phanh lại liên tục (đạp nhả) để giữ cho bánh xe tiếp tục quay, giúp người lái duy trì khả năng đánh lái và kiểm soát xe.
  3. Hỗ trợ kiểm soát độ bám đường (DTC/ASC): Ngăn chặn hiện tượng trượt bánh khi tăng tốc hoặc đi trên đường trơn trượt bằng cách giảm công suất động cơ hoặc tác động phanh lên bánh xe đang trượt.
  4. Hỗ trợ cân bằng điện tử (DSC): Giúp xe duy trì ổn định khi vào cua hoặc mất kiểm soát bằng cách tác động phanh lên từng bánh xe riêng lẻ và/hoặc giảm công suất động cơ.
  5. Cung cấp dữ liệu cho các hệ thống khác: Thông tin tốc độ bánh xe còn được sử dụng bởi đồng hồ tốc độ (speedometer), hệ thống kiểm soát hành trình (cruise control) và một số hệ thống hỗ trợ lái khác.

• Nguyên Lý Hoạt Động: Cảm biến phanh ABS 34526791225 thường hoạt động theo nguyên lý cảm ứng từ hoặc hiệu ứng Hall:

  1. Cảm biến từ tính (Inductive Sensor): Gồm một cuộn dây và lõi từ tính. Khi bánh xe quay, vòng từ (có các răng hoặc lỗ) đi qua trường từ của cảm biến, tạo ra sự thay đổi từ thông, cảm ứng ra một tín hiệu điện áp xoay chiều có tần số tỷ lệ với tốc độ quay của bánh xe.
  2. Cảm biến hiệu ứng Hall (Hall Effect Sensor – phổ biến hơn trên xe đời mới): Gồm một nam châm, một bộ phận bán dẫn Hall và một mạch điện tử. Khi vòng mã hóa (thường là một vòng từ tính có các cực Bắc/Nam xen kẽ) quay qua cảm biến, từ trường biến thiên sẽ tạo ra một tín hiệu điện áp thay đổi (tín hiệu sóng vuông) trong bộ phận Hall. Tần số của tín hiệu này sẽ tỷ lệ với tốc độ quay của bánh xe, và ưu điểm của loại này là có thể đọc được tốc độ ngay cả khi bánh xe quay rất chậm.
  3. Gửi tín hiệu về ECU ABS/DSC: Tín hiệu điện từ cảm biến được truyền về bộ điều khiển ABS/DSC (Anti-lock Braking System/Dynamic Stability Control).
  4. Xử lý và phản ứng: Bộ điều khiển này sẽ phân tích tốc độ của từng bánh xe. Nếu phát hiện sự chênh lệch tốc độ bất thường giữa các bánh (ví dụ: một bánh giảm tốc độ đột ngột hơn các bánh khác khi phanh, hoặc một bánh quay nhanh hơn khi tăng tốc trên đường trượt), nó sẽ kích hoạt các van thủy lực trong bộ chấp hành ABS để điều chỉnh áp suất dầu phanh, ngăn ngừa bánh xe bị bó cứng hoặc trượt.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Đèn báo ABS/DSC/Kiểm soát độ bám đường sáng trên bảng điều khiển: Đây là dấu hiệu rõ ràng nhất. Khi một cảm biến ABS bị lỗi, hệ thống sẽ tự động vô hiệu hóa và bật đèn cảnh báo.
• Hệ thống ABS/DSC không hoạt động: Khi phanh gấp, bánh xe có thể bị bó cứng (khóa) hoặc xe mất ổn định do các hệ thống an toàn không được kích hoạt.
• Đồng hồ tốc độ hoạt động không chính xác hoặc không hoạt động: Vì cảm biến ABS cũng cung cấp dữ liệu cho đồng hồ tốc độ.
• Hộp số tự động chuyển số bất thường: Một số xe dùng tín hiệu tốc độ bánh xe để điều khiển hộp số.
• Hệ thống kiểm soát hành trình (Cruise Control) không hoạt động: Vì nó cần dữ liệu tốc độ chính xác.
• Tiếng ồn lạ từ khu vực bánh xe: Trong một số trường hợp, cảm biến có thể bị va chạm vật lý.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến cảm biến phanh ABS, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của BMW hoặc các garage chuyên sửa chữa xe BMW để được kiểm tra và thay thế kịp thời.

• Chẩn đoán bằng máy chuyên dụng: Kỹ thuật viên sẽ sử dụng máy chẩn đoán BMW (như ISTA/D) để đọc các mã lỗi liên quan đến hệ thống ABS/DSC. Mã lỗi sẽ chỉ rõ cảm biến nào đang gặp vấn đề.
• Kiểm tra dây điện và giắc cắm: Đảm bảo các kết nối điện không bị lỏng, ăn mòn hoặc đứt. Dây cảm biến thường đi qua các vị trí dễ bị va chạm hoặc chịu tác động của môi trường.
• Kiểm tra cảm biến và vòng từ/vòng mã hóa: Kiểm tra cảm biến có bị bám bẩn, hư hỏng vật lý hoặc bị sai lệch vị trí không. Đồng thời kiểm tra vòng từ/vòng mã hóa có bị bẩn, nứt hoặc bị biến dạng không.
• Thay thế cảm biến phanh ABS: Nếu cảm biến 34526791225 bị hỏng, cần phải thay thế bằng cảm biến chính hãng mới. Việc thay thế thường đơn giản, chỉ cần tháo bu-lông giữ cảm biến và rút giắc cắm.
• Xóa lỗi và kiểm tra lại: Sau khi thay thế, xóa các mã lỗi bằng máy chẩn đoán và lái thử xe để đảm bảo đèn báo ABS/DSC đã tắt và hệ thống hoạt động bình thường.

Lưu ý quan trọng: Cảm biến ABS là một bộ phận an toàn quan trọng. Việc khắc phục kịp thời không chỉ đảm bảo an toàn cho bạn mà còn tránh được việc hư hỏng các hệ thống liên quan khác.

3. Dòng Xe Tương Thích

Cảm biến phanh ABS phía sau với mã phụ tùng 34526791225 được sử dụng trên nhiều dòng xe BMW Series 1, 2, 3, 4 thế hệ F-series, cụ thể bao gồm:

• BMW 1 Series:
  • F20 (5 cửa Hatchback): 114i, 116i, 118i, 120i, 125i, M135i, M140i, 114d, 116d, 118d, 120d, 125d…
  • F21 (3 cửa Hatchback): 114i, 116i, 118i, 120i, 125i, M135i, M140i, 114d, 116d, 118d, 120d, 125d…
• BMW 2 Series:
  • F22 (Coupe): 218i, 220i, 228i, 230i, M235i, M240i, 218d, 220d, 225d…
  • F23 (Convertible): 218i, 220i, 228i, 230i, M235i, M240i, 218d, 220d, 225d…
• BMW 3 Series:
  • F30 (Sedan): 316i, 318i, 320i, 328i, 330i, 335i, 340i, ActiveHybrid 3, 316d, 318d, 320d, 325d, 328d, 330d, 335d…
  • F31 (Touring/Wagon): 316i, 318i, 320i, 328i, 330i, 335i, 340i, 316d, 318d, 320d, 325d, 328d, 330d, 335d…
  • F34 (Gran Turismo): 318i, 320i, 328i, 330i, 335i, 340i, 318d, 320d, 325d, 330d, 335d…
• BMW 4 Series:
  • F32 (Coupe): 420i, 428i, 430i, 435i, 440i, 418d, 420d, 425d, 430d, 435d…
  • F33 (Convertible): 420i, 428i, 430i, 435i, 440i, 420d, 425d, 430d, 435d…
  • F36 (Gran Coupe): 420i, 428i, 430i, 435i, 440i, 418d, 420d, 425d, 430d, 435d…

Lưu ý quan trọng: Mã phụ tùng này là cho cảm biến phía sau và được sử dụng trên nhiều biến thể (xDrive – dẫn động 4 bánh, sDrive – dẫn động cầu sau) của các dòng xe trên. Để đảm bảo sự tương thích tuyệt đối, bạn bắt buộc phải kiểm tra kỹ mã phụ tùng trên cảm biến cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của BMW.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Cảm biến phanh ABS BMW 34526791225 là phụ tùng chính hãng của BMW. Các phụ tùng chính hãng BMW thường được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn BMW AG hoặc các nhà cung cấp phụ tùng ô tô được ủy quyền. Nguồn gốc chính thường là từ Đức hoặc các nước châu Âu khác.

• Nhà Máy OEM Liên Quan: BMW hợp tác với các nhà sản xuất hệ thống phanh và cảm biến hàng đầu thế giới để cung cấp cảm biến ABS chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt về độ chính xác, độ bền và khả năng chịu nhiệt. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho bộ phận này có thể bao gồm các công ty như Continental (Continental Teves), Bosch, ATE (Continental), Delphi, hoặc các nhà sản xuất cảm biến ô tô uy tín khác có tiêu chuẩn chất lượng cao và được BMW tin tưởng. Việc sử dụng cảm biến phanh ABS chính hãng BMW hoặc từ các nhà cung cấp OEM uy tín đảm bảo hiệu suất tối ưu và độ tin cậy của hệ thống phanh và an toàn chủ động trên xe bạn.
