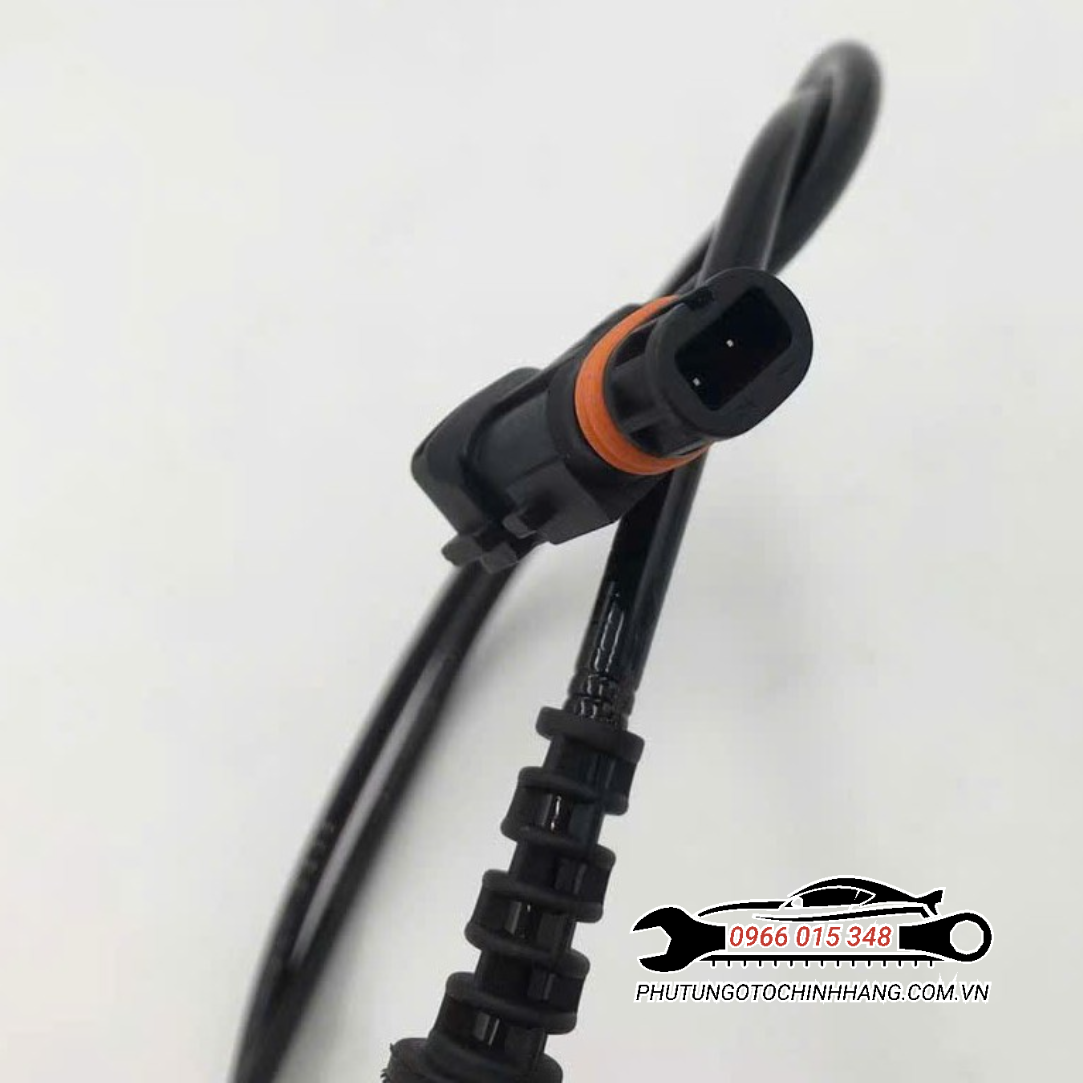

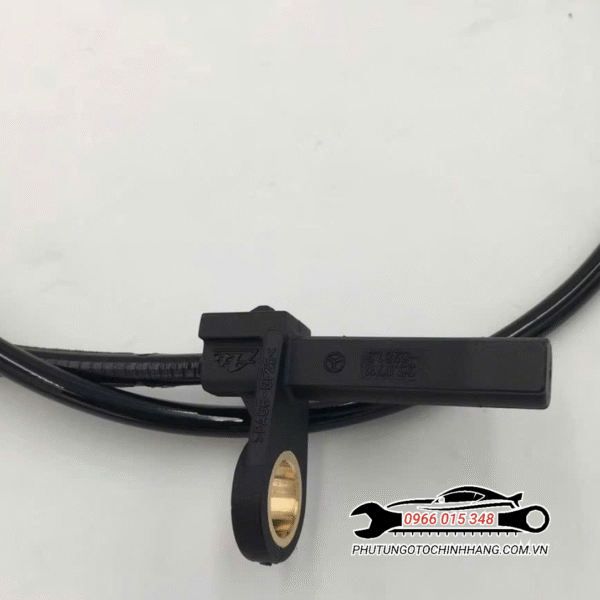

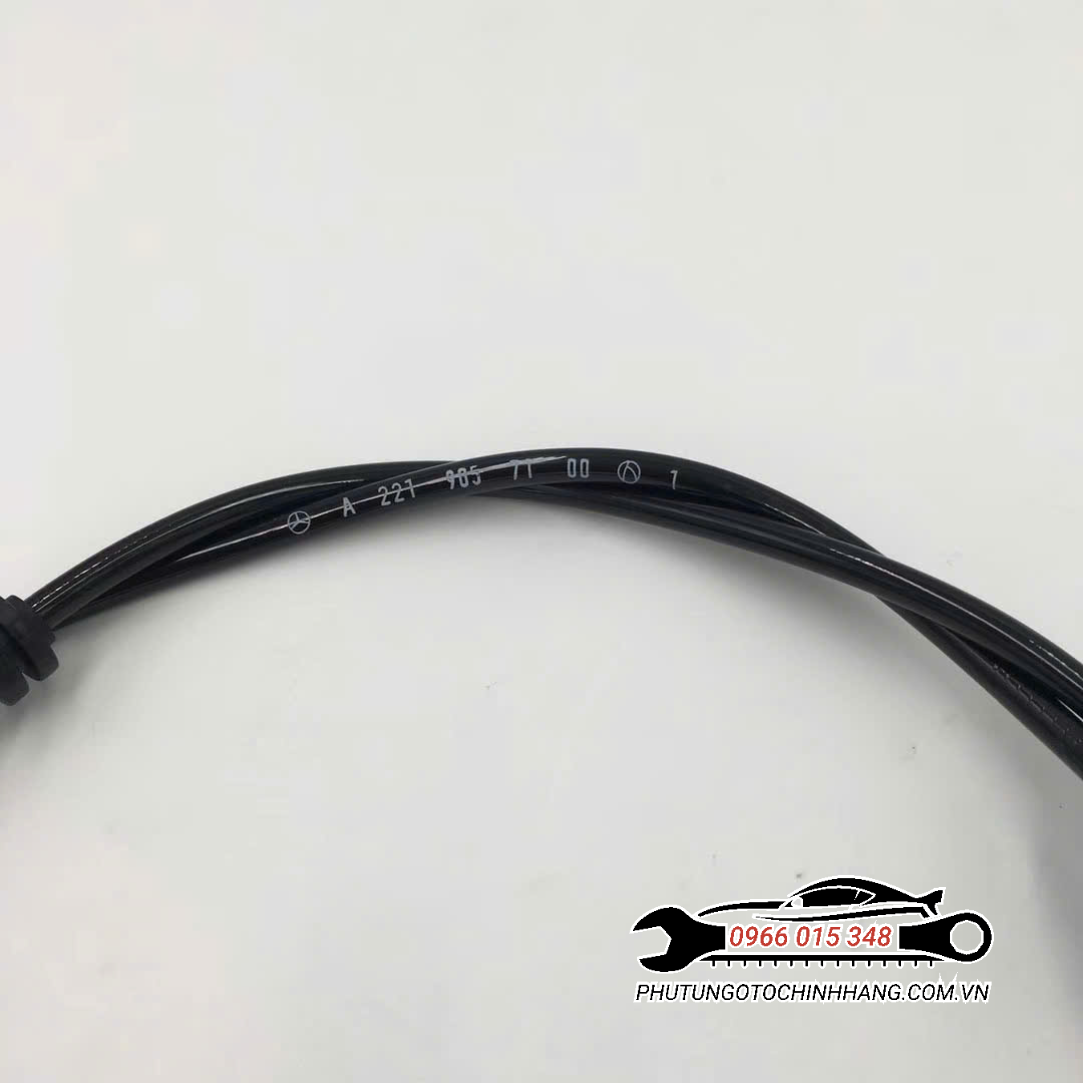

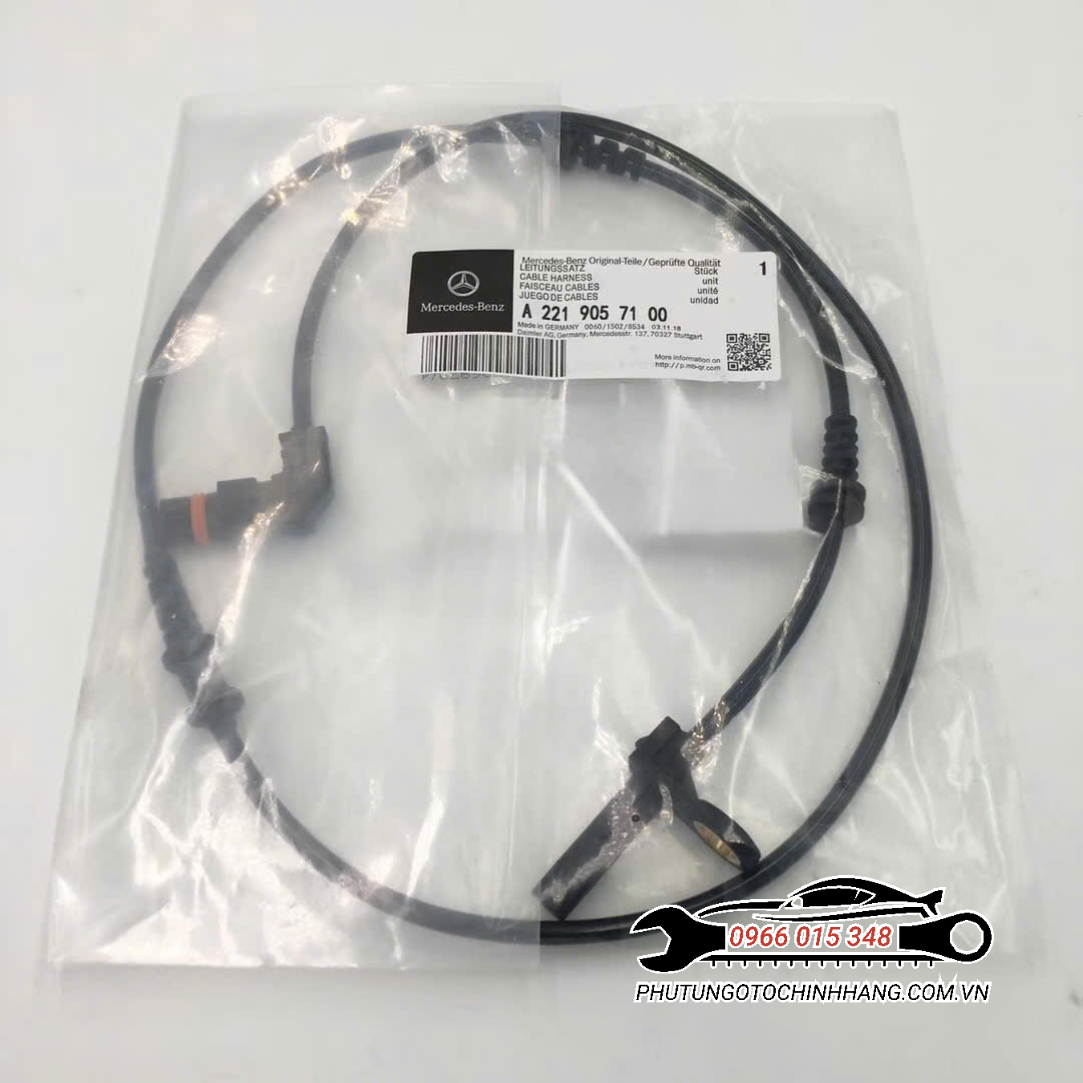

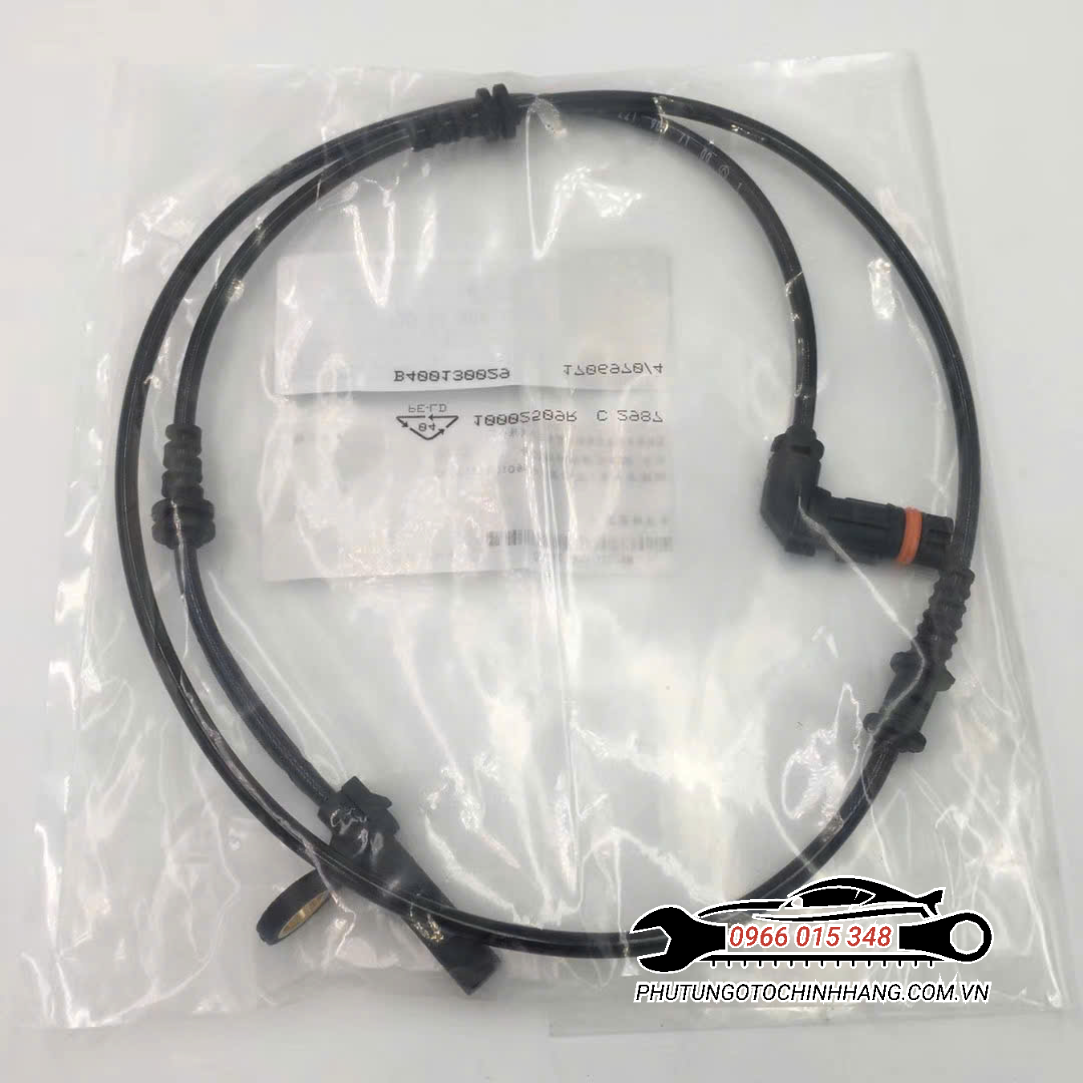

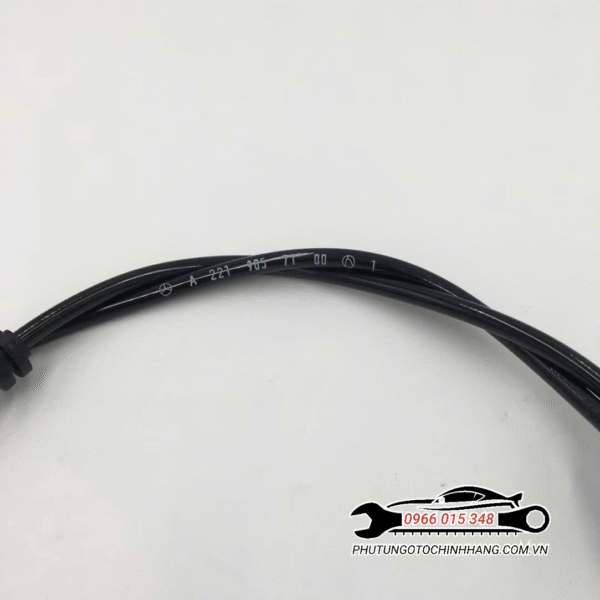

Cảm Biến ABS Trước Mercedes Benz S_W221 – A2219057100 [2005-2013]

1. Vị Trí, Công Dụng

• Vị Trí: Cảm biến ABS trước A2219057100 được lắp đặt ở bánh xe phía trước của xe Mercedes-Benz S-Class (W221). Vị trí cụ thể thường nằm gần moay-ơ bánh xe (wheel hub) và ротор ABS (ABS rotor) hoặc vòng răng ABS (ABS tone ring).

• Công Dụng: Cảm biến ABS là một bộ phận quan trọng sống còn trong hệ thống chống bó cứng phanh (ABS). Chức năng chính của nó là:

  1. Đo tốc độ bánh xe: Cảm biến liên tục theo dõi và đo tốc độ quay của bánh xe phía trước.
  2. Truyền tín hiệu về ECU ABS: Tín hiệu về tốc độ bánh xe được truyền về bộ điều khiển ABS (Electronic Control Unit).
  3. Phản hồi điều khiển ABS: ECU ABS sử dụng thông tin này để phát hiện tình trạng bó cứng phanh (khi bánh xe giảm tốc độ quá nhanh so với tốc độ xe).
  4. Điều chỉnh áp suất phanh: Khi phát hiện nguy cơ bó cứng, ECU ABS sẽ điều khiển các van thủy lực trong hệ thống phanh để giảm áp suất phanh lên bánh xe đó, sau đó tăng và giảm áp suất một cách nhanh chóng để duy trì lực phanh tối ưu mà không làm bánh xe bị khóa cứng.
  5. Đảm bảo an toàn khi phanh: Hệ thống ABS giúp người lái duy trì khả năng kiểm soát lái (steering control) trong quá trình phanh gấp và giảm quãng đường phanh trên nhiều loại bề mặt đường.

• Nguyên Lý Hoạt Động: Cảm biến ABS trước A2219057100 thường hoạt động dựa trên nguyên lý cảm ứng từ hoặc hiệu ứng Hall:

  1. Bộ phận cảm biến: Bên trong cảm biến có một bộ phận nhạy cảm với từ trường hoặc điện trường.
  2. Rotor/Vòng răng ABS: Rotor ABS (gắn trên moay-ơ hoặc trục bánh xe) là một đĩa kim loại có các răng hoặc rãnh đều nhau. Khi bánh xe quay, các răng hoặc rãnh này sẽ di chuyển qua đầu cảm biến.
  3. Thay đổi từ trường/điện trường: Sự di chuyển của các răng hoặc rãnh sẽ tạo ra sự thay đổi trong từ trường (đối với cảm biến từ) hoặc điện trường (đối với cảm biến Hall) tác động lên bộ phận cảm biến.
  4. Tạo xung điện: Sự thay đổi này được chuyển đổi thành một chuỗi các xung điện có tần số tỷ lệ với tốc độ quay của bánh xe.
  5. Truyền tín hiệu về ECU: Các xung điện này được truyền về ECU ABS để xử lý và phân tích tốc độ bánh xe.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Đèn báo lỗi ABS sáng: Đây là dấu hiệu phổ biến nhất khi có vấn đề với hệ thống ABS, bao gồm cả cảm biến ABS bị lỗi.
• Đèn báo lỗi ESP/BAS sáng (nếu có): Hệ thống kiểm soát ổn định điện tử (ESP) và hỗ trợ phanh (BAS) thường sử dụng thông tin từ cảm biến ABS, do đó lỗi cảm biến ABS cũng có thể kích hoạt đèn báo lỗi của các hệ thống này.
• Hệ thống ABS không hoạt động: Khi phanh gấp, bánh xe có thể bị bó cứng, mất lái và quãng đường phanh kéo dài hơn bình thường.
• Chức năng kiểm soát lực kéo (Traction Control) không hoạt động: Hệ thống kiểm soát lực kéo cũng dựa vào tín hiệu từ cảm biến ABS để phát hiện và ngăn chặn tình trạng trượt bánh khi tăng tốc.
• Đồng hồ tốc độ hoạt động không chính xác hoặc chập chờn: Trong một số trường hợp, tín hiệu từ cảm biến ABS cũng có thể được sử dụng cho đồng hồ tốc độ.
• Máy quét lỗi báo mã lỗi liên quan đến cảm biến ABS trước: Các mã lỗi cụ thể có thể chỉ ra cảm biến bị hỏng, tín hiệu không hợp lệ, mạch điện có vấn đề.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến cảm biến ABS, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của Mercedes-Benz hoặc các garage chuyên sửa chữa xe Mercedes-Benz để được kiểm tra và thay thế kịp thời. Việc lái xe với hệ thống ABS không hoạt động có thể rất nguy hiểm, đặc biệt trong tình huống phanh gấp. Các bước thực hiện thường bao gồm:

• Kiểm tra bằng máy quét lỗi: Máy quét lỗi chuyên dụng sẽ đọc các mã lỗi liên quan đến hệ thống ABS, xác định cảm biến nào (trước trái, trước phải, sau trái, sau phải) có vấn đề.
• Kiểm tra cảm biến trực tiếp: Kỹ thuật viên có thể kiểm tra điện trở, điện áp và tín hiệu đầu ra của cảm biến ABS bằng đồng hồ vạn năng hoặc thiết bị chẩn đoán chuyên dụng.
• Kiểm tra dây điện và kết nối: Kiểm tra dây điện và các đầu nối đến cảm biến ABS xem có bị đứt, chập chờn, hoặc oxy hóa không.
• Kiểm tra rotor/vòng răng ABS: Kiểm tra xem rotor hoặc vòng răng ABS có bị nứt, vỡ, hoặc bám bẩn làm ảnh hưởng đến tín hiệu cảm biến không.
• Thay thế cảm biến ABS trước: Nếu xác định cảm biến ABS trước bị hỏng, cần phải thay thế bằng cảm biến ABS trước Mercedes-Benz chính hãng mới với mã phụ tùng A2219057100 hoặc loại tương đương được phê duyệt.
• Xóa mã lỗi: Sau khi thay thế cảm biến, cần sử dụng máy quét lỗi để xóa các mã lỗi đã lưu trong ECU ABS.
• Kiểm tra lại hệ thống ABS: Sau khi thay thế và chạy thử xe, kiểm tra lại hoạt động của hệ thống ABS bằng cách phanh gấp ở tốc độ thấp trên bề mặt an toàn để đảm bảo hệ thống hoạt động bình thường và đèn báo lỗi đã tắt.

Lưu ý quan trọng: Hệ thống ABS là một hệ thống an toàn quan trọng. Việc chẩn đoán và thay thế cảm biến ABS cần được thực hiện bởi kỹ thuật viên có kinh nghiệm. Luôn sử dụng phụ tùng chính hãng Mercedes-Benz hoặc các thương hiệu uy tín được khuyến nghị để đảm bảo hiệu suất và độ tin cậy của hệ thống ABS.

3. Dòng Xe Tương Thích

Cảm biến ABS trước với mã phụ tùng A2219057100 được sử dụng trên các dòng xe Mercedes-Benz S-Class (W221) sau:

• Mercedes-Benz S-Class (W221): Các phiên bản S300, S350, S400 Hybrid, S450, S500 / S550, S600, S63 AMG, S65 AMG (sản xuất từ năm 2005 đến 2013).

Lưu ý quan trọng: Mã phụ tùng này được thiết kế đặc biệt cho các mẫu xe Mercedes-Benz S-Class thế hệ W221. Các dòng xe Mercedes-Benz khác hoặc các đời xe khác của S-Class có thể sử dụng cảm biến ABS trước với mã phụ tùng khác nhau. Để đảm bảo sự tương thích tuyệt đối, bạn cần kiểm tra kỹ mã phụ tùng trên cảm biến cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của Mercedes-Benz.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Cảm biến ABS trước Mercedes Benz A2219057100 là phụ tùng chính hãng của Mercedes-Benz, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn Daimler AG (công ty mẹ của Mercedes-Benz) hoặc các nhà cung cấp phụ tùng được ủy quyền, thường là ở châu Âu.

• Nhà Máy OEM Liên Quan: Mercedes-Benz hợp tác với các nhà sản xuất hệ thống phanh và cảm biến ô tô uy tín trên toàn cầu để cung cấp các cảm biến ABS chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt về độ chính xác và độ tin cậy. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho bộ phận này có thể bao gồm các công ty như Bosch, Continental (VDO), ATE (Continental Teves), TRW (ZF), hoặc các nhà sản xuất hệ thống phanh và cảm biến hàng đầu khác có tiêu chuẩn chất lượng cao và được Mercedes-Benz tin tưởng. Việc sử dụng cảm biến ABS trước chính hãng Mercedes-Benz đảm bảo sự tương thích hoàn hảo với hệ thống ABS của xe bạn và hiệu suất hoạt động tối ưu, góp phần quan trọng vào sự an toàn khi lái xe.
