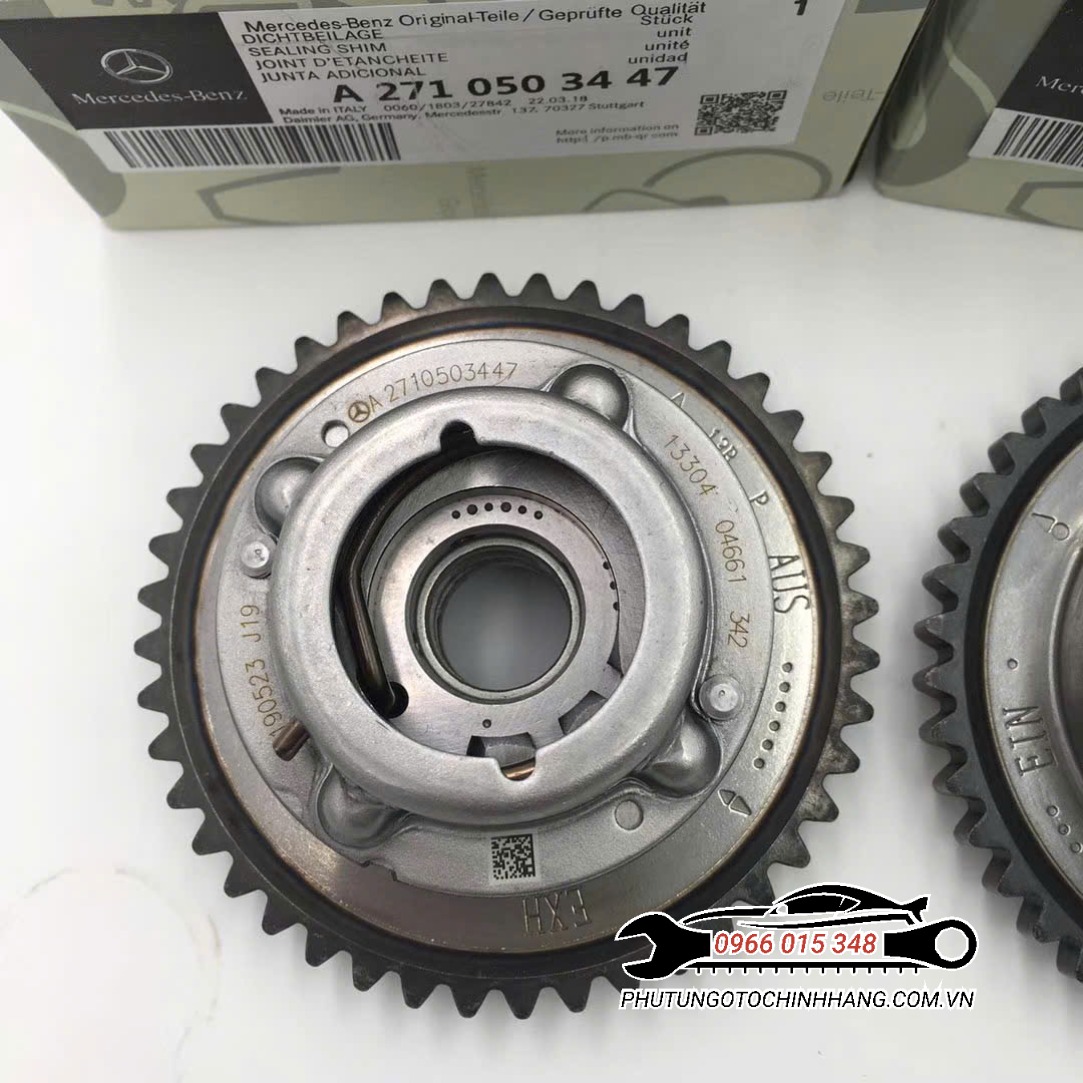

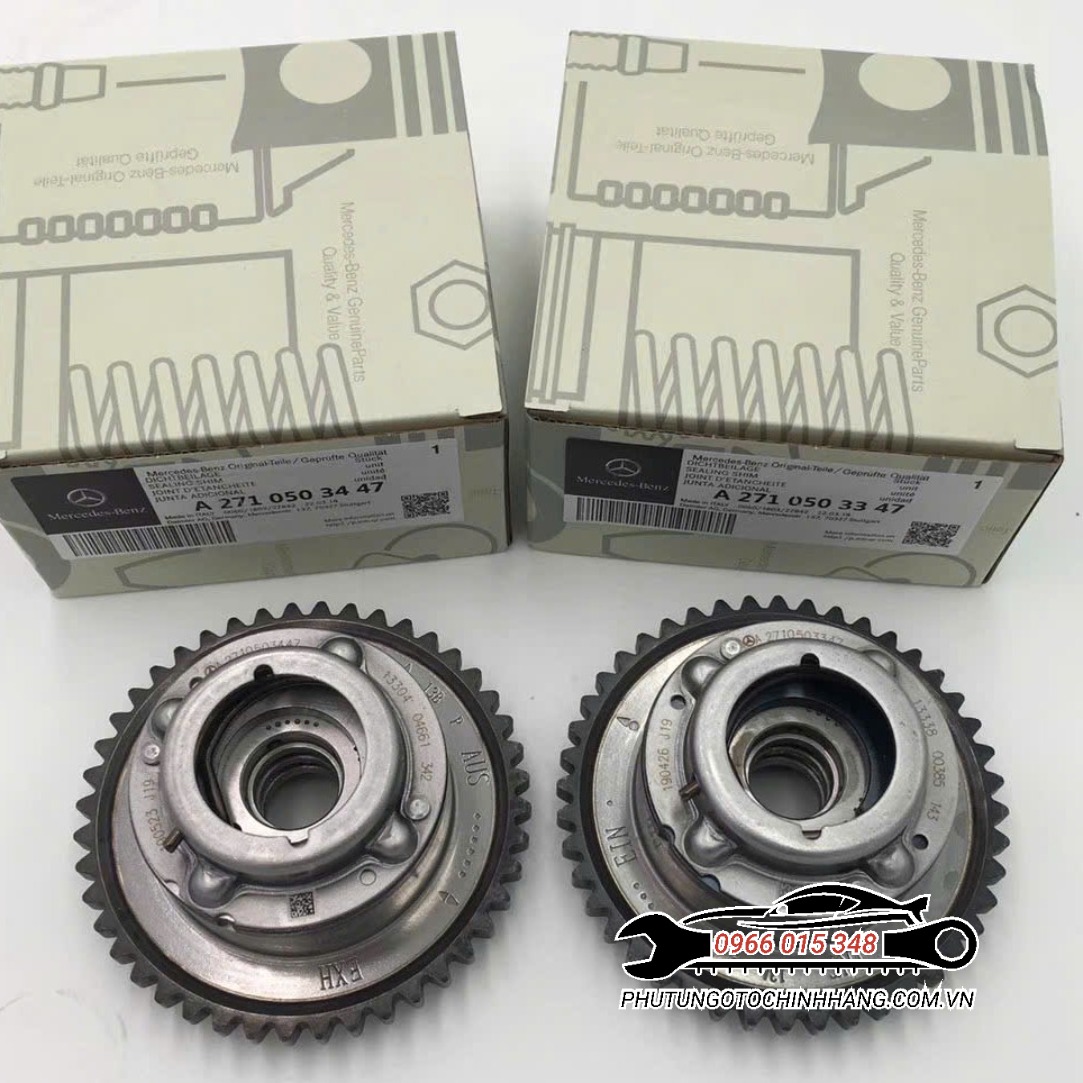

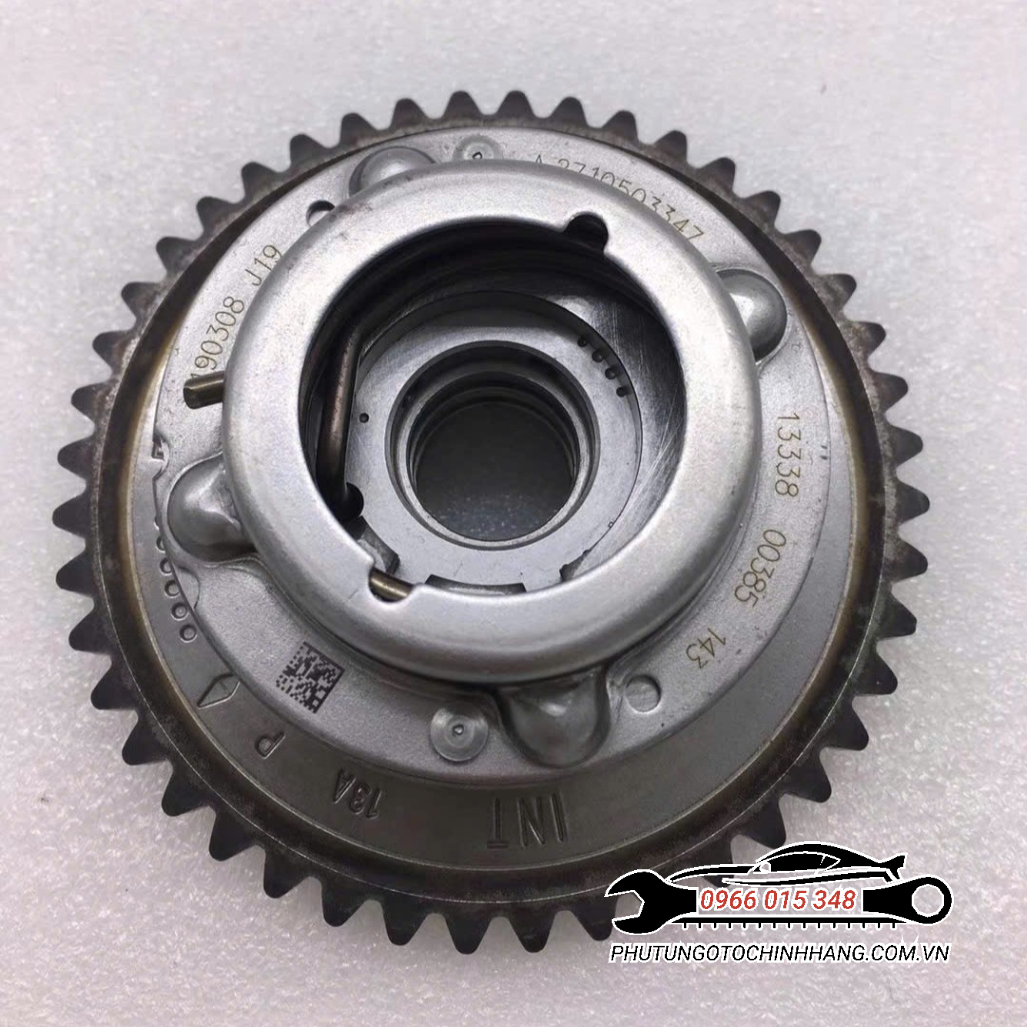

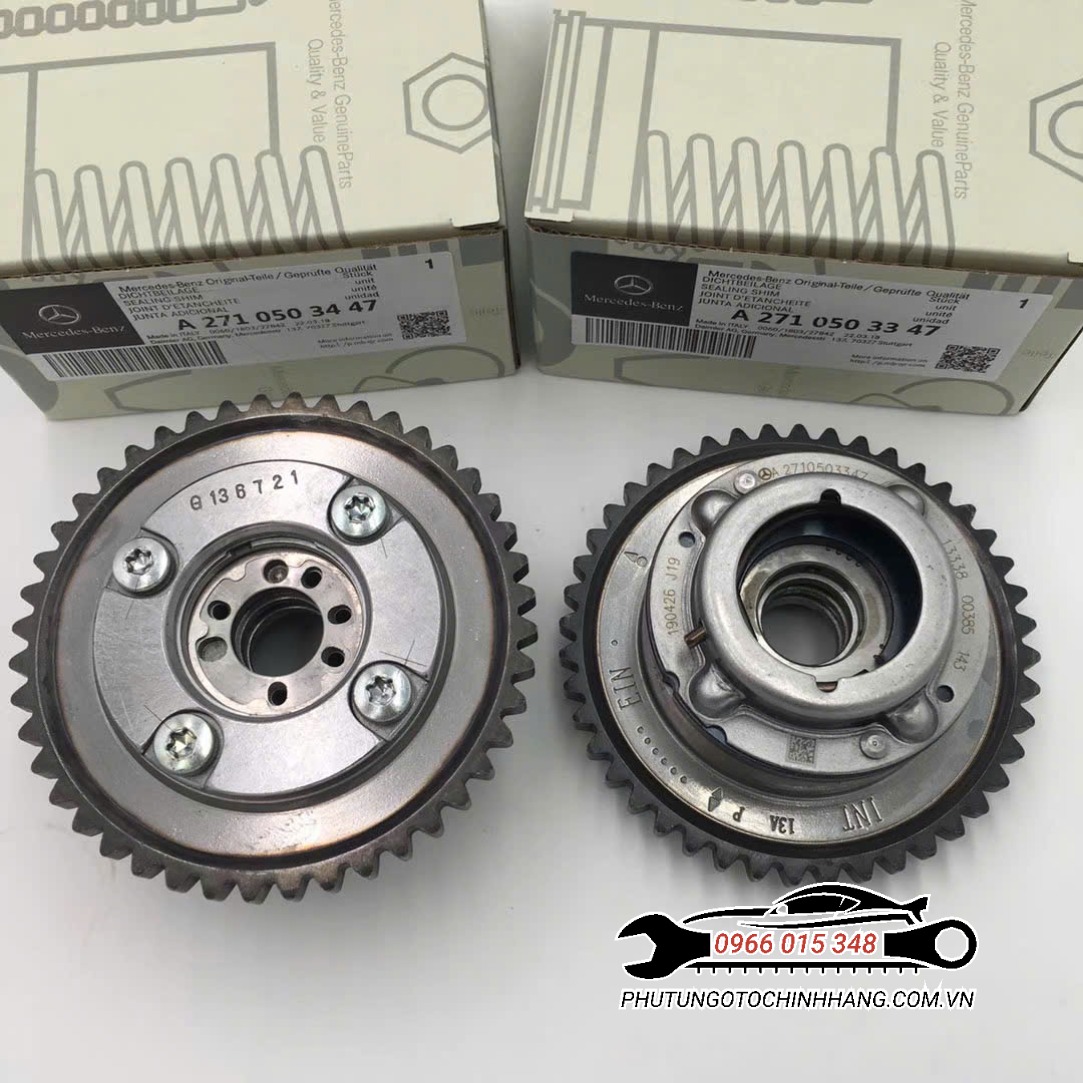

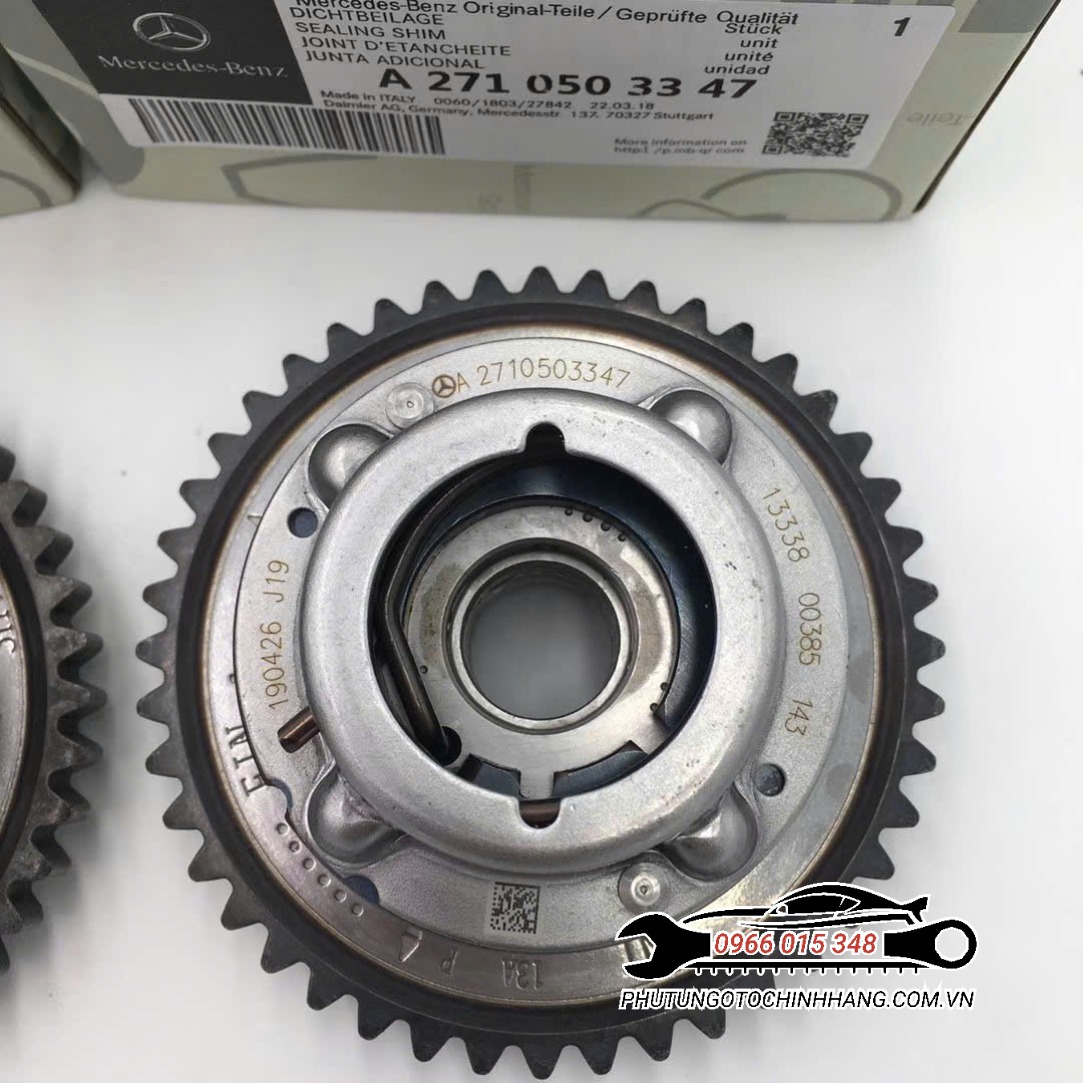

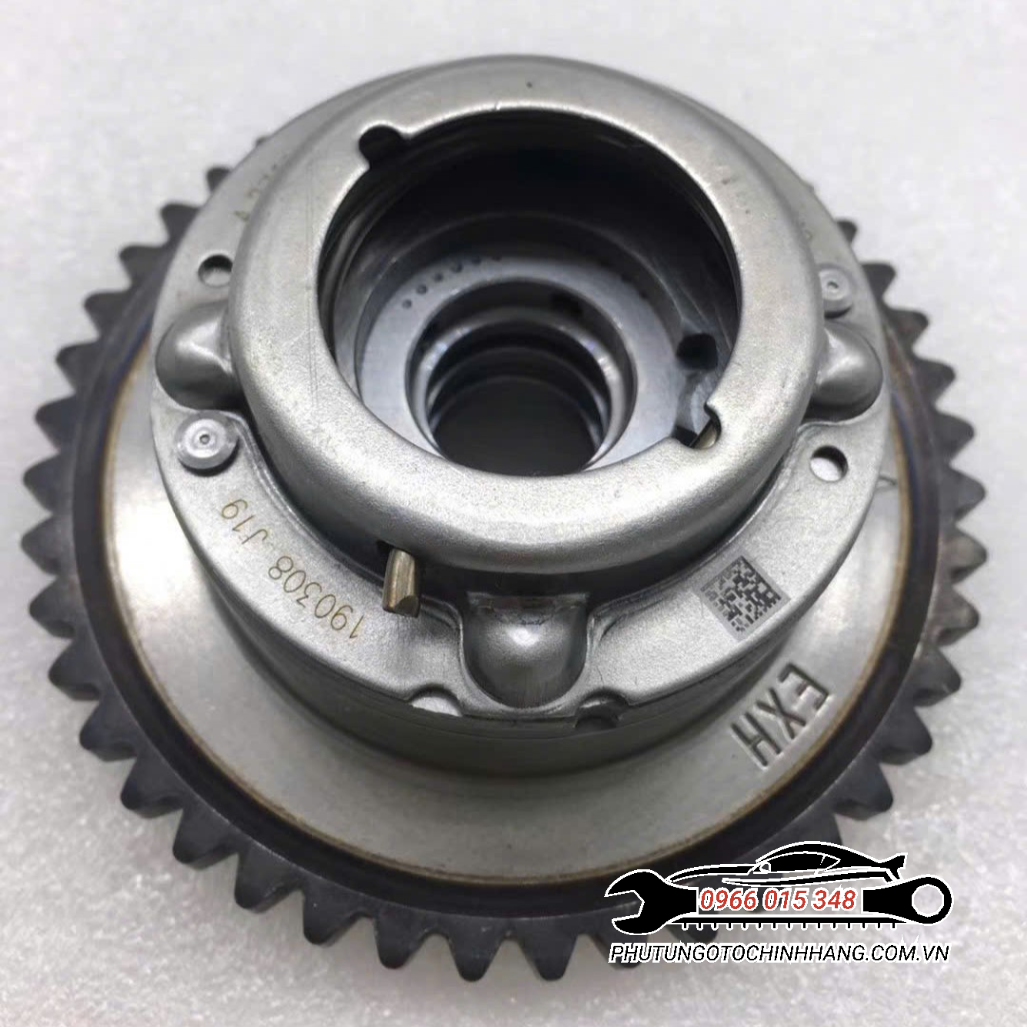

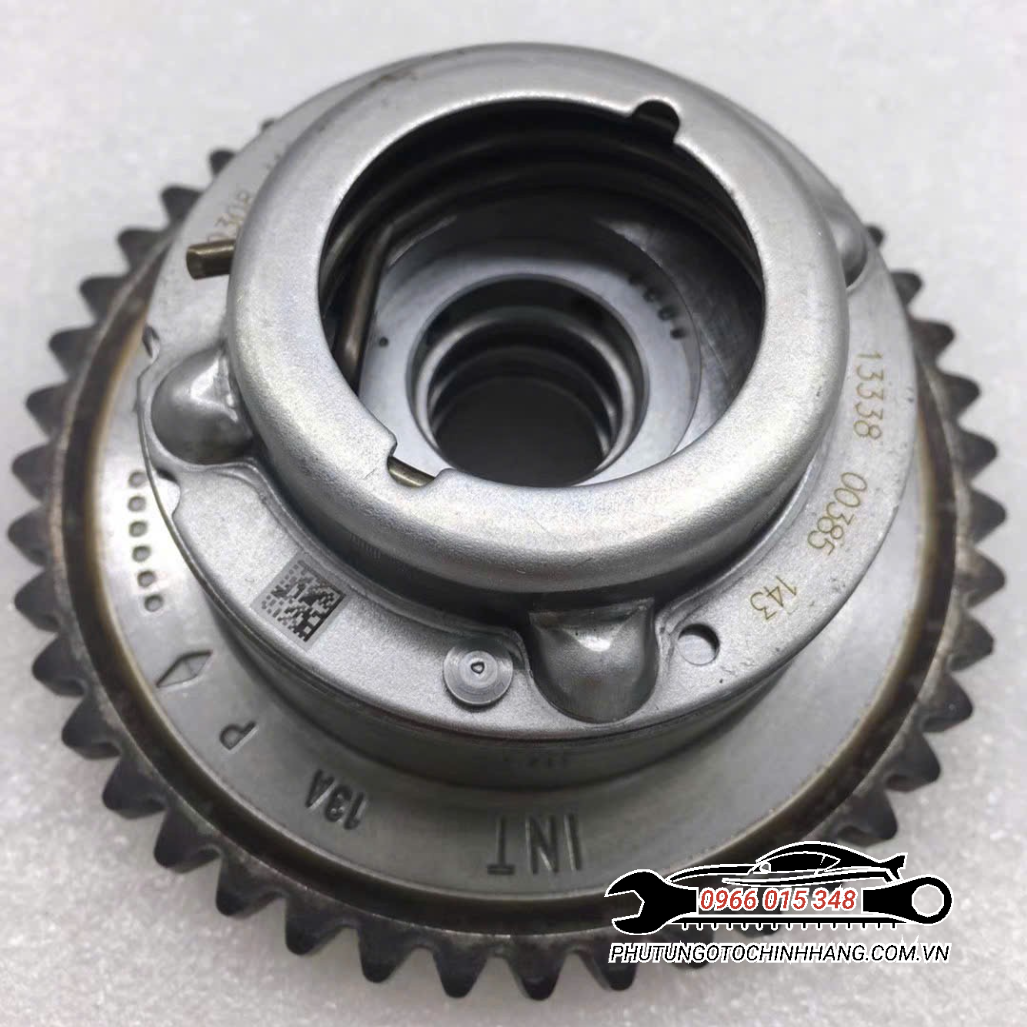

Bánh Răng Cam Mercedes Benz C/E_class W204/W211/W212 CGI – A2710503347/A2710503447 [2008–2014]

1. Vị Trí, Công Dụng

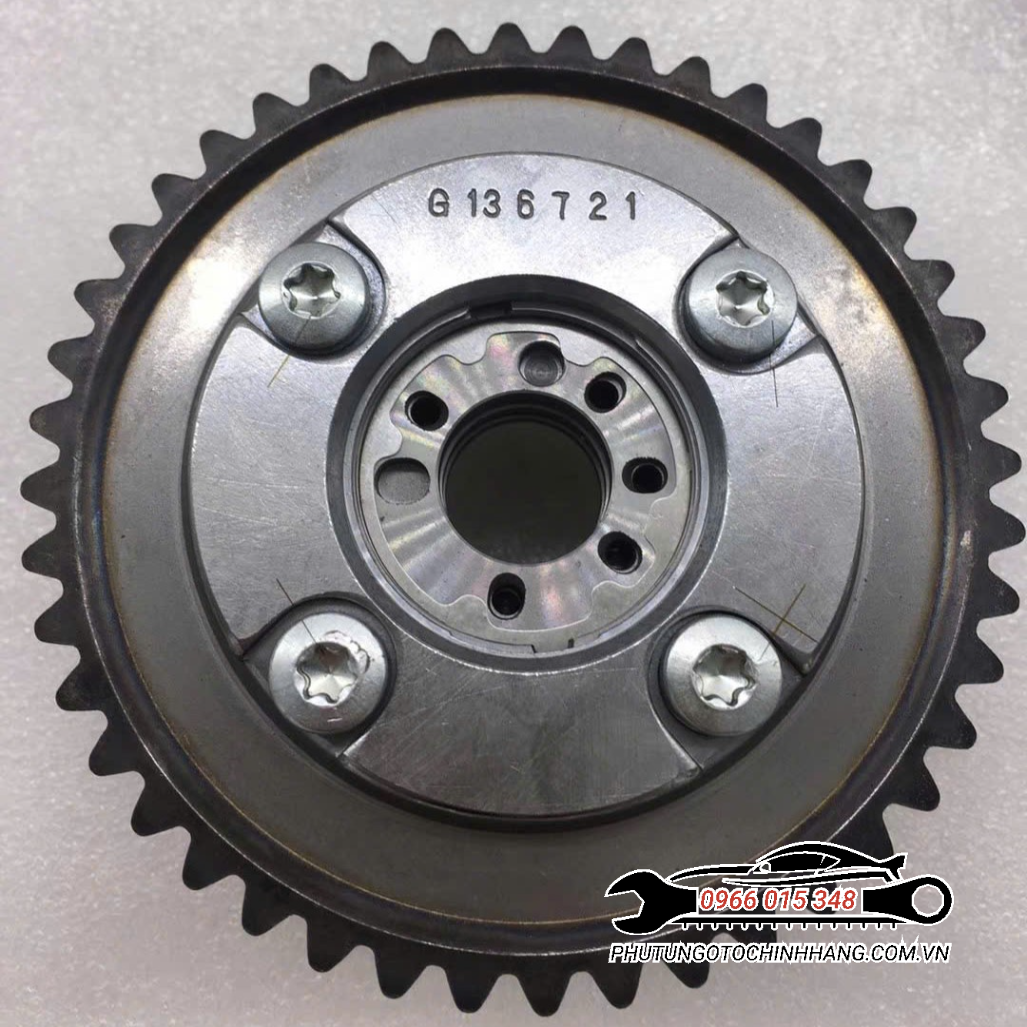

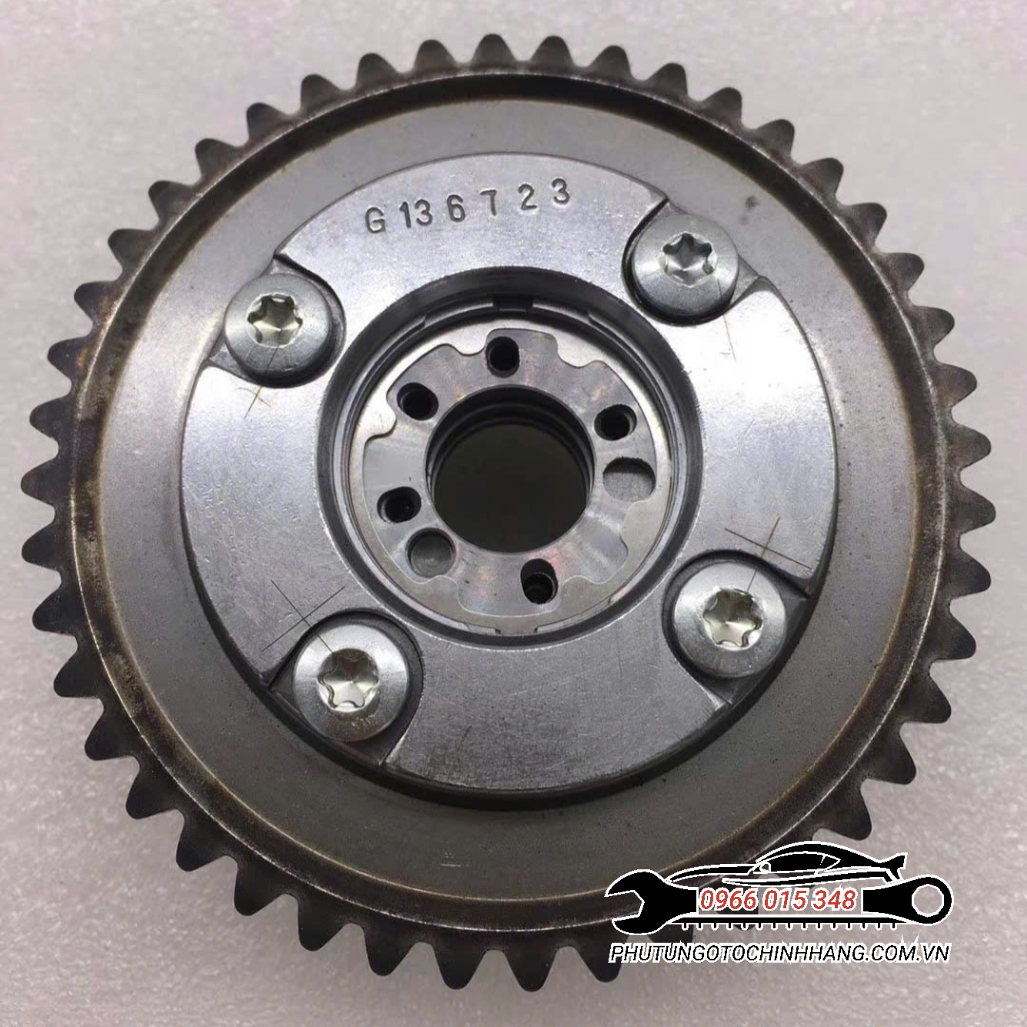

• Vị Trí: Bánh răng cam A2710503347 được lắp đặt trên đầu trục cam (camshaft) của động cơ Mercedes-Benz M271. Động cơ M271 thường có hai trục cam: một cho các van nạp và một cho các van xả. Do đó, có thể có hai bánh răng cam tương ứng. Mã A2710503347 có thể đại diện cho bánh răng cam nạp và bánh răng cam xả, hoặc các phiên bản khác nhau tùy thuộc vào cấu hình động cơ cụ thể.

• Công Dụng: Bánh răng cam đóng vai trò trung gian quan trọng trong hệ thống phối khí của động cơ. Chức năng chính của nó là:

  1. Nhận lực truyền động: Bánh răng cam ăn khớp với xích cam hoặc đai cam (timing chain/belt) được dẫn động bởi bánh răng trục khuỷu.
  2. Dẫn động trục cam: Nhận lực quay từ xích cam/đai cam và làm trục cam quay theo một tỷ lệ nhất định so với trục khuỷu (thường là 1:2).
  3. Điều khiển thời điểm đóng mở van: Chuyển động quay của trục cam thông qua các vấu cam (lobes) sẽ tác động lên các cơ cấu dẫn động van (con đội, cò mổ), từ đó điều khiển thời điểm đóng và mở của các van nạp và van xả. Sự phối hợp chính xác này là then chốt để động cơ hoạt động hiệu quả.
  4. Tích hợp cơ cấu điều chỉnh pha cam (VVT – Variable Valve Timing): Trong nhiều động cơ M271, bánh răng cam có thể tích hợp cơ cấu điều chỉnh pha cam. Cơ cấu này cho phép thay đổi góc lệch giữa trục khuỷu và trục cam, tối ưu hóa thời điểm đóng mở van theo tải trọng và tốc độ động cơ, cải thiện hiệu suất, tiết kiệm nhiên liệu và giảm khí thải.

• Nguyên Lý Hoạt Động:

  1. Trục khuỷu quay: Động cơ hoạt động làm trục khuỷu quay.
  2. Truyền lực qua xích/đai cam: Bánh răng trục khuỷu dẫn động xích cam hoặc đai cam.
  3. Bánh răng cam quay: Xích cam/đai cam làm bánh răng cam quay.
  4. Trục cam quay: Bánh răng cam được gắn cố định trên trục cam, làm trục cam quay đồng tốc với bánh răng cam.
  5. Điều khiển van: Các vấu cam trên trục cam tác động lên cơ cấu dẫn động van, mở và đóng van theo thời điểm được xác định bởi vị trí của trục cam.
  6. Điều chỉnh pha cam (nếu có): ECU động cơ điều khiển cơ cấu điều chỉnh pha cam bên trong bánh răng cam, làm thay đổi góc tương đối giữa bánh răng và trục cam, từ đó thay đổi thời điểm đóng mở van.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Tiếng ồn lạ phát ra từ khu vực động cơ (tiếng lạch cạch, tiếng va đập): Bánh răng bị mòn, răng bị mẻ hoặc xích cam/đai cam bị trùng có thể gây ra tiếng ồn. Cơ cấu điều chỉnh pha cam bị lỗi cũng có thể gây ra tiếng ồn.
• Động cơ hoạt động không ổn định, rung giật: Sự đồng bộ giữa trục khuỷu và trục cam bị sai lệch do bánh răng bị lỗi hoặc cơ cấu VVT hoạt động không chính xác.
• Mất công suất động cơ: Thời điểm đóng mở van không chính xác do lỗi bánh răng hoặc VVT có thể làm giảm hiệu suất động cơ, đặc biệt ở các dải vòng tua khác nhau.
• Khó khởi động hoặc không khởi động được: Trong trường hợp nghiêm trọng, sự sai lệch lớn về thời điểm có thể ngăn động cơ khởi động.
• Đèn báo lỗi động cơ (Check Engine Light) sáng: ECU có thể ghi nhận các lỗi liên quan đến thời điểm phối khí (camshaft/crankshaft correlation) hoặc lỗi cơ cấu điều chỉnh pha cam.
• Kiểm tra bằng phần mềm chẩn đoán báo lỗi liên quan đến vị trí trục cam: Các mã lỗi cụ thể sẽ chỉ ra vấn đề với cảm biến vị trí trục cam hoặc sự sai lệch giữa trục khuỷu và trục cam.
• Kiểm tra trực quan thấy bánh răng bị mòn răng, mẻ răng hoặc nứt vỡ (thường chỉ phát hiện khi tháo rời): Đây là dấu hiệu rõ ràng của hư hỏng.

Cách Khắc Phục:

Khi nghi ngờ bánh răng cam gặp vấn đề, bạn cần đưa xe đến các garage uy tín có kỹ thuật viên chuyên nghiệp để kiểm tra và xử lý kịp thời. Việc này thường liên quan đến việc kiểm tra toàn bộ hệ thống phối khí và cơ cấu điều chỉnh pha cam. Các bước kiểm tra và khắc phục có thể bao gồm:

• Chẩn đoán bằng phần mềm chuyên dụng: Đọc các mã lỗi từ ECU động cơ liên quan đến thời điểm phối khí và hệ thống VVT.
• Kiểm tra trực quan bánh răng (khi tháo rời): Tìm kiếm các dấu hiệu mòn, mẻ hoặc nứt vỡ răng. Kiểm tra cơ cấu điều chỉnh pha cam xem có bị kẹt hoặc hư hỏng không.
• Kiểm tra độ căng và tình trạng của xích cam hoặc đai cam: Xích cam bị giãn hoặc đai cam bị mòn có thể ảnh hưởng đến sự ăn khớp với bánh răng và hoạt động của VVT.
• Kiểm tra hoạt động của cơ cấu điều chỉnh pha cam bằng phần mềm chẩn đoán: ECU có thể có các chức năng kiểm tra và kích hoạt cơ cấu VVT để đánh giá phản hồi.
• Thay thế bánh răng cam: Nếu bánh răng bị mòn, mẻ, hư hỏng hoặc cơ cấu VVT bên trong bị lỗi, việc thay thế bằng bánh răng cam mới chính hãng Mercedes-Benz (A2710503347) là cần thiết để đảm bảo sự đồng bộ chính xác và hoạt động ổn định của hệ thống phối khí. Thường nên thay thế theo cặp (cả bánh răng cam nạp và cam xả) để đảm bảo tuổi thọ và hiệu suất đồng đều.
• Thay thế xích cam hoặc đai cam và các bộ phận liên quan (nếu cần): Việc thay thế đồng bộ các bộ phận trong hệ thống phối khí thường được khuyến nghị để đảm bảo độ bền và hiệu suất tối ưu.

3. Dòng Xe Tương Thích

Bánh răng cam với mã phụ tùng A2710503347 được sử dụng trên nhiều dòng xe Mercedes-Benz được trang bị động cơ xăng 4 xi-lanh M271 với hệ thống điều chỉnh pha cam. Cụ thể bao gồm:

• Mercedes-Benz C-Class (W203, S203, CL203):
  • C 180 CGI (203.046, 203.246, 203.746)
  • C 200 CGI (203.045, 203.245, 203.745)
  • C 230 CGI (203.040, 203.240, 203.740)
  • C 180 Kompressor (203.046, 203.246, 203.746)
  • C 200 Kompressor (203.045, 203.245, 203.745)
  • C 230 Kompressor (203.040, 203.240, 203.740)
• Mercedes-Benz C-Class (W204, S204, C204):
  • C 180 CGI (204.049, 204.249, 204.349)
  • C 200 CGI (204.048, 204.248, 204.348)
  • C 250 CGI (204.047, 204.247, 204.347)
• Mercedes-Benz E-Class (W211, S211):
  • E 200 CGI (211.041, 211.241)
  • E 250 CGI (211.047, 211.247)
• Mercedes-Benz E-Class (W212, S212, C207, A207):
  • E 200 CGI (212.048, 212.248, 207.248, 207.448)
  • E 250 CGI (212.047, 212.247, 207.247, 207.447)
• Mercedes-Benz SLK-Class (R171):
  • SLK 200 Kompressor (171.442)
  • SLK 200 CGI (171.448)
  • SLK 250 CGI (171.447)
• Mercedes-Benz CLS-Class (C218):
  • CLS 250 CGI (218.347)
• Mercedes-Benz Sprinter (W906): Một số phiên bản động cơ M271 CGI.
• Mercedes-Benz Vito/Viano (W639): Một số phiên bản động cơ M271 CGI.

Lưu ý quan trọng: Mã phụ tùng có thể khác nhau tùy thuộc vào vị trí (nạp hoặc xả) và cấu hình cụ thể của động cơ M271 trên từng dòng xe và đời xe. Việc kiểm tra kỹ mã phụ tùng trên bánh răng cam cũ của xe hoặc đối chiếu với số VIN là rất quan trọng để đảm bảo mua đúng phụ tùng.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Bánh răng cam Mercedes-Benz A2710503347 và A2710503447 là phụ tùng chính hãng của Mercedes-Benz, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn Daimler AG (công ty mẹ của Mercedes-Benz) hoặc các nhà cung cấp phụ tùng được ủy quyền.

• Nhà Máy OEM Liên Quan: Mercedes-Benz hợp tác với các nhà sản xuất phụ tùng ô tô uy tín để cung cấp các bộ phận cho động cơ của mình. Các nhà cung cấp OEM (Original Equipment Manufacturer) cho bánh răng cam và cơ cấu điều chỉnh pha cam có thể bao gồm các công ty chuyên về sản xuất các bộ phận động cơ và hệ thống truyền động như INA/Schaeffler, BorgWarner, hoặc các nhà sản xuất khác đáp ứng tiêu chuẩn chất lượng của Mercedes-Benz. Việc sử dụng bánh răng cam chính hãng Mercedes-Benz đảm bảo chất lượng vật liệu, độ chính xác về kích thước và chức năng điều chỉnh pha cam (nếu có) theo tiêu chuẩn của nhà sản xuất xe, giúp hệ thống phối khí hoạt động chính xác và ổn định, đảm bảo hiệu suất và tuổi thọ của động cơ M271.
