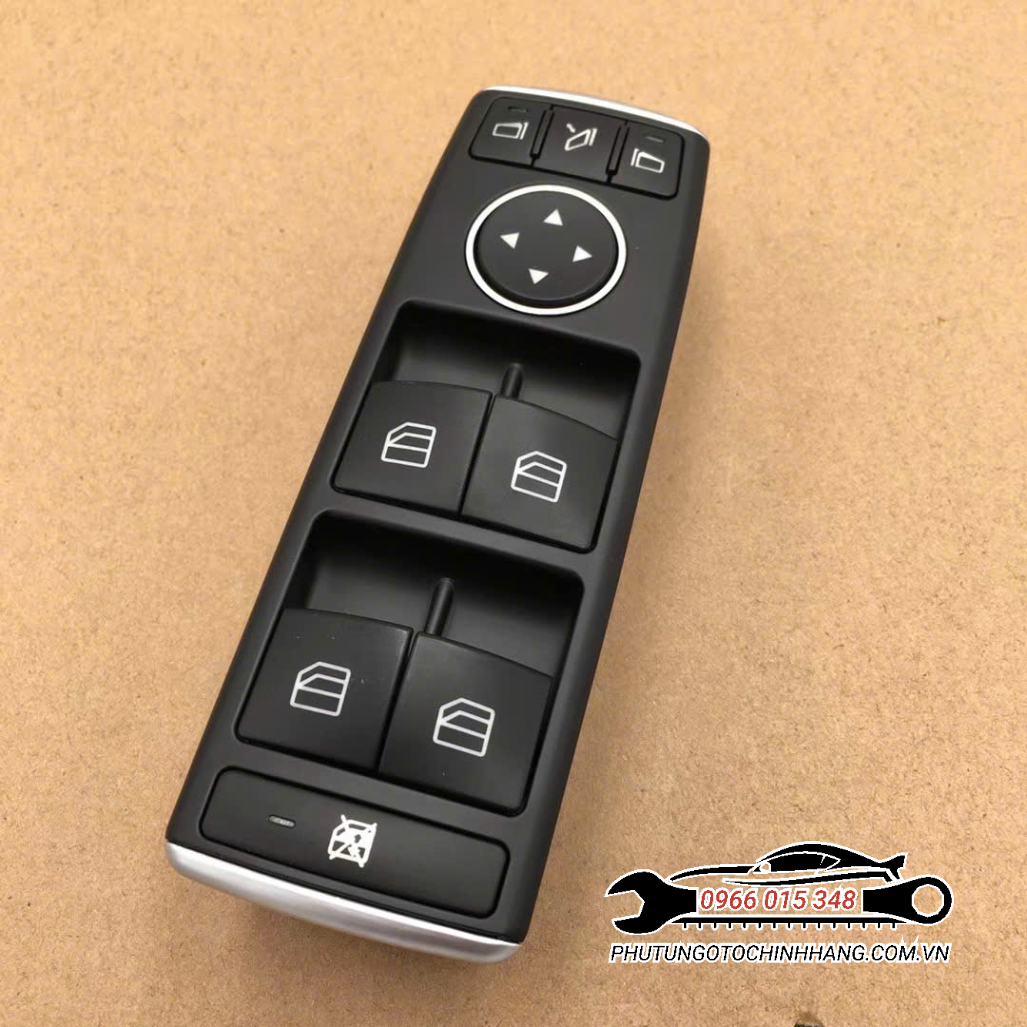

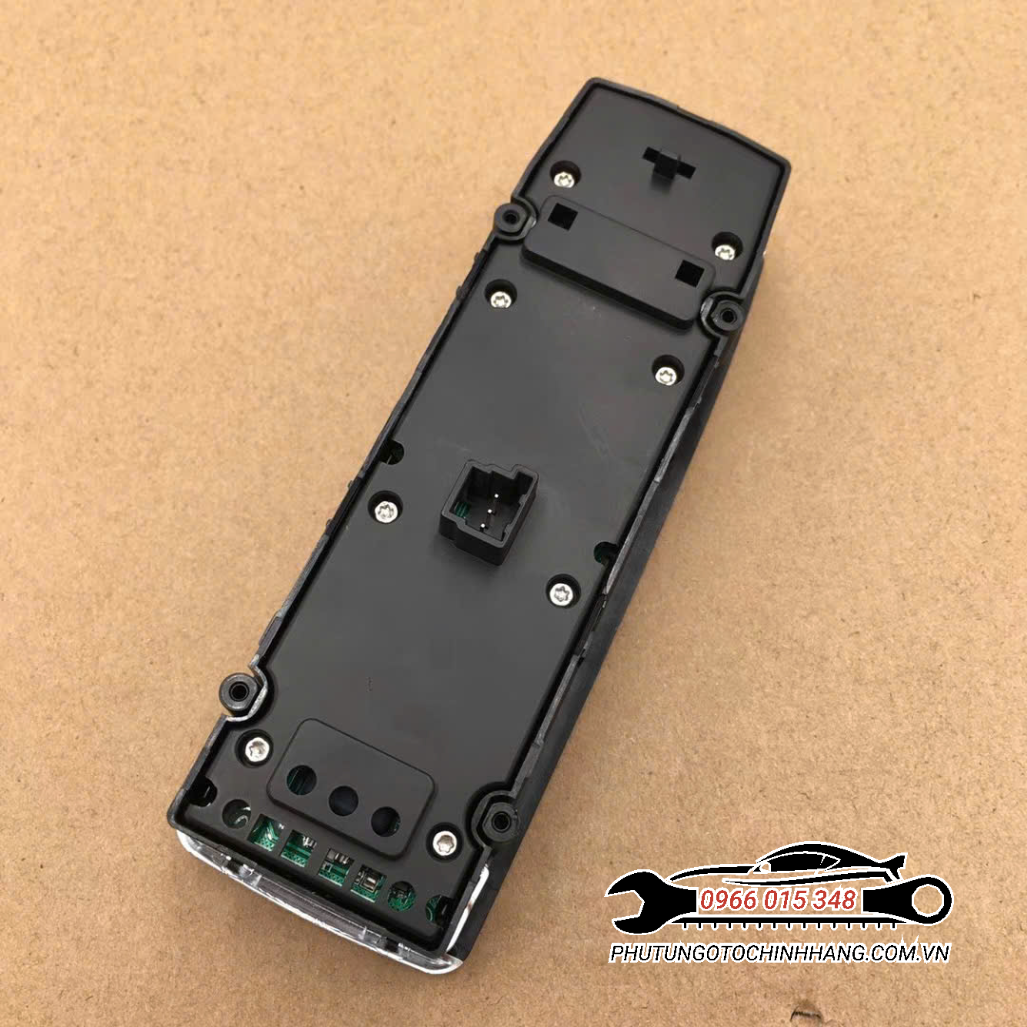

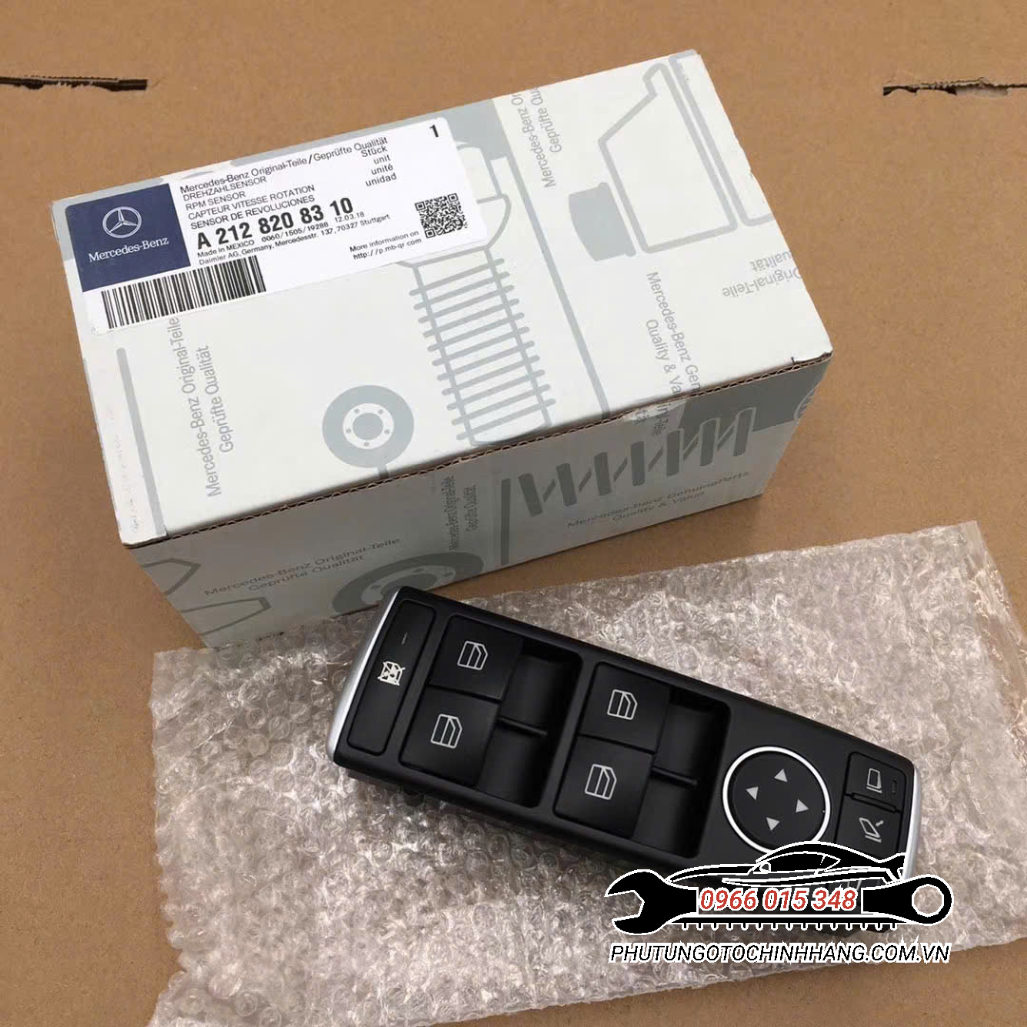

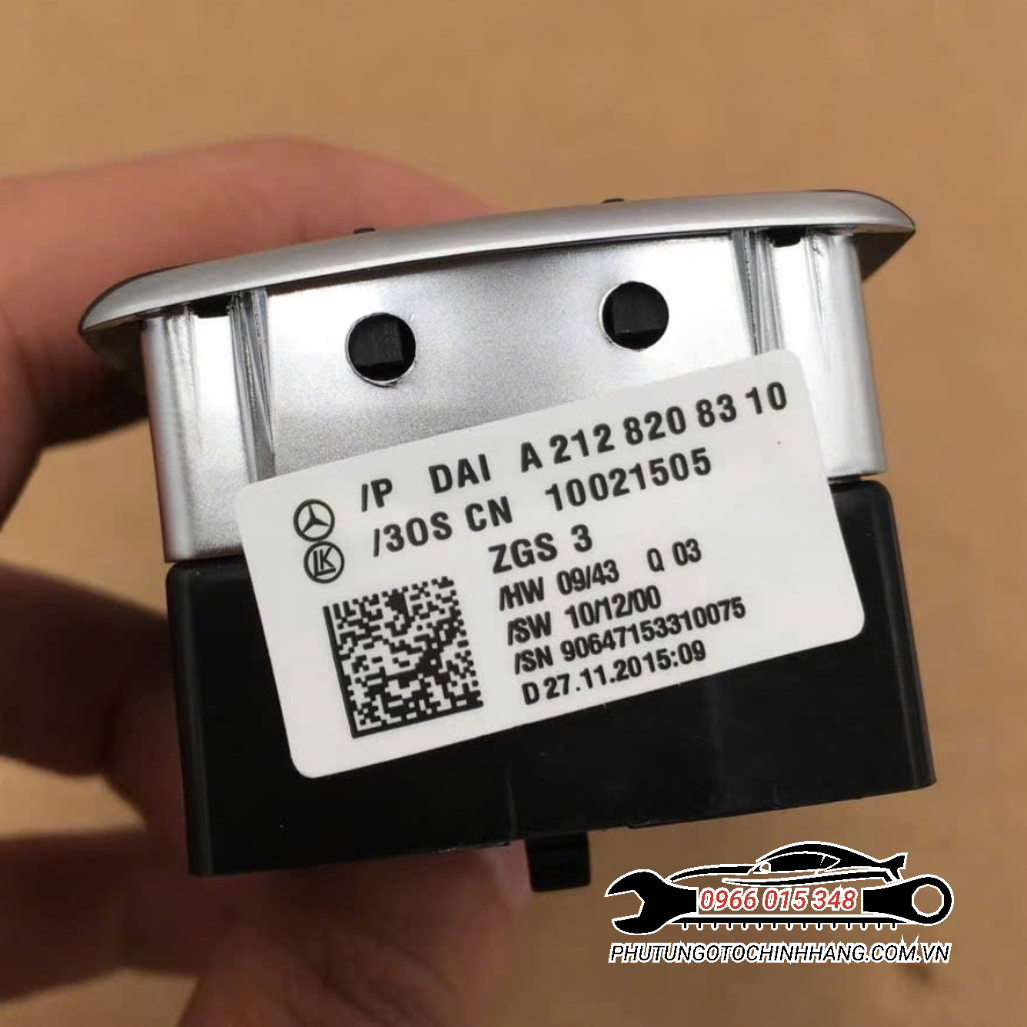

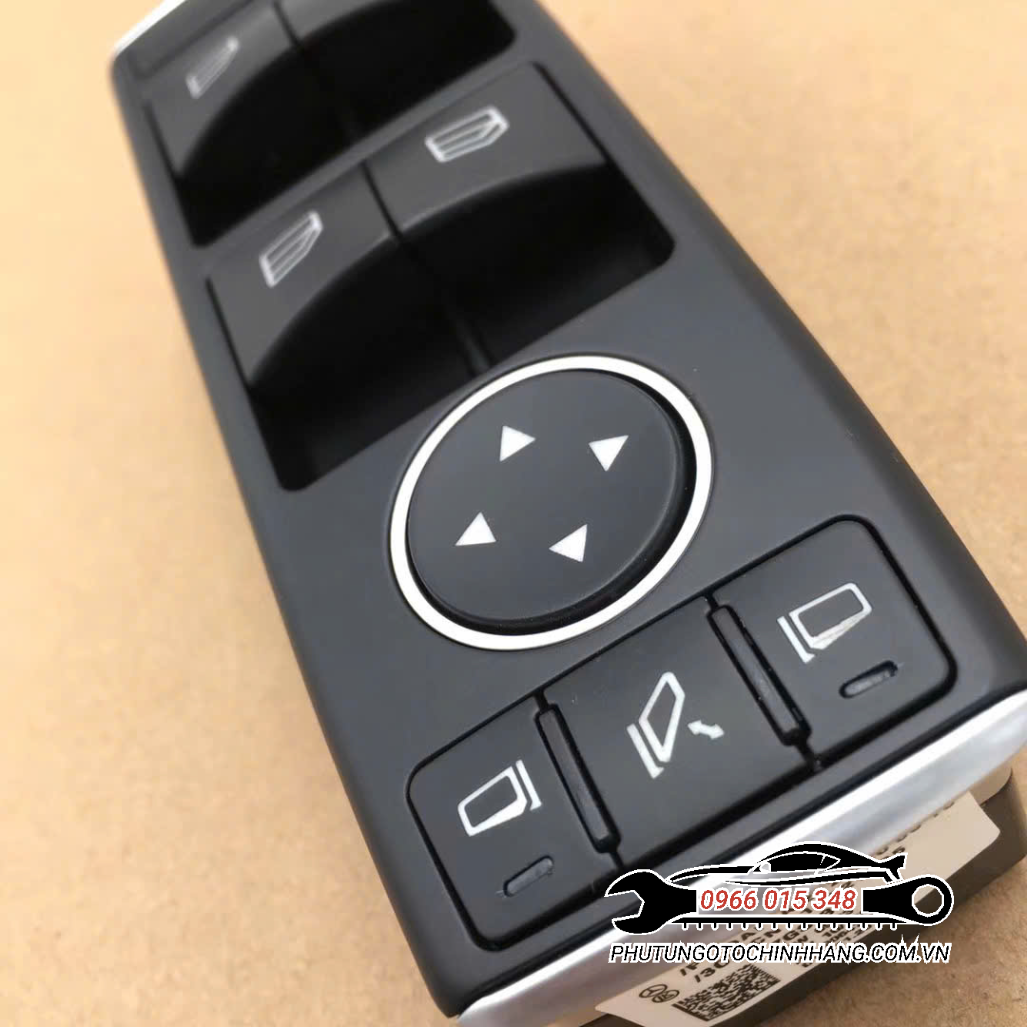

Công Tắc Tổng Lên Xuống Kính Mercedes Benz E_class – A2128208310 [2009-2015]

1. Vị Trí, Công Dụng

• Vị Trí: Công tắc tổng lên xuống kính A2128208310 thường được lắp đặt ở vị trí thuận tiện cho người lái, thường là trên bệ tì tay cửa bên trái (cửa lái). Vị trí này cho phép người lái dễ dàng điều khiển tất cả các cửa sổ của xe.

• Công Dụng: Công tắc tổng lên xuống kính là bộ phận điều khiển trung tâm của hệ thống cửa sổ điện trên xe Mercedes-Benz. Chức năng chính của nó là:

  1. Điều khiển kính cửa lái: Cho phép người lái nâng và hạ kính cửa của chính mình.
  2. Điều khiển kính các cửa hành khách: Cho phép người lái nâng và hạ kính của tất cả các cửa còn lại (cửa phụ phía trước và hai cửa sau nếu có).
  3. Khóa/mở khóa điều khiển kính cửa hành khách: Nhiều công tắc tổng tích hợp chức năng khóa điều khiển kính ở các cửa hành khách, ngăn chặn hành khách (đặc biệt là trẻ em) tự ý điều khiển kính, tăng tính an toàn.
  4. Chức năng lên/xuống kính một chạm (One-Touch): Một số công tắc tổng hỗ trợ chức năng lên/xuống kính tự động chỉ với một lần nhấn hoặc kéo nhẹ, mang lại sự tiện lợi.
  5. Chức năng chống kẹt (Anti-Pinch): Công tắc tổng có thể tích hợp hoặc giao tiếp với hệ thống chống kẹt, tự động dừng hoặc đảo chiều kính khi phát hiện vật cản trong quá trình đóng.

• Nguyên Lý Hoạt Động:

  1. Tiếp nhận tín hiệu: Khi người lái nhấn hoặc kéo các nút công tắc, mạch điện bên trong công tắc sẽ được đóng hoặc mở tương ứng.
  2. Truyền tín hiệu đến bộ điều khiển: Tín hiệu điện từ công tắc được gửi đến bộ điều khiển cửa (door control module) hoặc ECU (bộ điều khiển điện tử trung tâm) của xe.
  3. Điều khiển motor nâng hạ kính: Bộ điều khiển cửa nhận tín hiệu và cấp nguồn điện đến motor nâng hạ kính của cửa tương ứng theo chiều lên hoặc xuống.
  4. Giám sát vị trí kính (tùy chọn): Một số hệ thống có cảm biến vị trí kính để bộ điều khiển biết được vị trí hiện tại của kính và dừng motor khi kính đã lên hoặc xuống hết.
  5. Khóa/mở khóa: Nút khóa kính sẽ ngắt mạch điều khiển đến các công tắc ở cửa hành khách, chỉ cho phép điều khiển từ công tắc tổng.
  6. Một chạm và chống kẹt: Các chức năng này thường được điều khiển bởi bộ điều khiển cửa, dựa trên thời gian nhấn/kéo công tắc hoặc tín hiệu từ cảm biến lực/vị trí để thực hiện thao tác tự động và phát hiện vật cản.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Một hoặc nhiều cửa sổ không thể điều khiển được từ công tắc tổng: Đây là dấu hiệu phổ biến nhất của công tắc tổng bị lỗi.
• Các công tắc ở cửa riêng lẻ vẫn hoạt động bình thường: Điều này cho thấy vấn đề nằm ở công tắc tổng hoặc đường dây tín hiệu từ công tắc tổng đến bộ điều khiển cửa.
• Chức năng lên/xuống kính một chạm không hoạt động: Có thể do lỗi công tắc hoặc bộ điều khiển.
• Chức năng khóa kính không hoạt động: Không thể khóa điều khiển kính ở các cửa hành khách.
• Đèn trên công tắc tổng không sáng (nếu có): Cho thấy có thể không có nguồn điện đến công tắc.
• Các nút bấm bị kẹt, lỏng lẻo hoặc không phản hồi khi nhấn: Hư hỏng cơ học bên trong công tắc.
• Kính lên xuống chập chờn, không ổn định khi điều khiển từ công tắc tổng: Có thể do tiếp xúc điện kém bên trong công tắc.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến công tắc tổng lên xuống kính, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của Mercedes-Benz hoặc các garage chuyên sửa chữa xe Mercedes-Benz để được kiểm tra và xử lý. Các bước kiểm tra và khắc phục có thể bao gồm:

• Kiểm tra cầu chì: Đảm bảo cầu chì bảo vệ mạch điện của hệ thống cửa sổ điện không bị đứt.
• Kiểm tra nguồn điện đến công tắc tổng: Sử dụng đồng hồ đo điện để kiểm tra xem công tắc có nhận được nguồn điện ổn định hay không.
• Kiểm tra các nút bấm và cơ cấu bên trong công tắc: Xem xét các dấu hiệu kẹt, lỏng lẻo hoặc hư hỏng cơ học.
• Kiểm tra đường dây tín hiệu: Kiểm tra các dây điện kết nối từ công tắc tổng đến bộ điều khiển cửa xem có bị đứt, chập chờn hoặc tiếp xúc kém không.
• Chẩn đoán bằng phần mềm chuyên dụng (XENTRY/DAS): Đọc các mã lỗi liên quan đến hệ thống cửa sổ điện để xác định vấn đề.
• Thay thế công tắc tổng: Nếu công tắc tổng bị lỗi bên trong, các nút bấm không hoạt động hoặc tín hiệu không được truyền đi chính xác, việc thay thế bằng công tắc tổng mới chính hãng Mercedes-Benz (A2128208310) là giải pháp tối ưu để đảm bảo hệ thống hoạt động ổn định và đầy đủ chức năng.

3. Dòng Xe Tương Thích

Công tắc tổng lên xuống kính với mã phụ tùng A2128208310 được sử dụng trên một số dòng xe Mercedes-Benz, đặc biệt là các mẫu xe thuộc dòng E-Class (W212). Dưới đây là danh sách chi tiết các dòng xe và phiên bản tương thích (cần kiểm tra kỹ với số VIN để đảm bảo chính xác):

• Mercedes-Benz E-Class (W212):
  • E 200 (212.048, 212.148)
  • E 250 (212.047, 212.147)
  • E 300 (212.054, 212.154)
  • E 350 (212.056, 212.156, 212.059)
  • E 400 (212.059)
  • E 500 (212.072)
  • E 63 AMG (212.077, 212.177)
  • E 200 CDI / BlueTEC (212.001, 212.101)
  • E 220 CDI / BlueTEC (212.002, 212.102)
  • E 250 CDI / BlueTEC (212.003, 212.103)
  • E 300 CDI / BlueTEC (212.020, 212.120)
  • E 350 CDI / BlueTEC (212.023, 212.123, 212.026)
• Mercedes-Benz E-Class Coupe (C207):
  • E 250 CGI (207.247)
  • E 350 CGI (207.259)
  • E 500 (207.272)
  • E 220 CDI (207.202)
  • E 250 CDI (207.203)
  • E 350 CDI (207.204)
• Mercedes-Benz E-Class Cabriolet (A207):
  • E 250 CGI (207.447)
  • E 350 CGI (207.459)
  • E 500 (207.472)
  • E 220 CDI (207.402)
  • E 250 CDI (207.403)
  • E 350 CDI (207.404)

Lưu ý quan trọng: Để đảm bảo sự tương thích tuyệt đối, bạn cần kiểm tra kỹ mã phụ tùng trên công tắc tổng cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của Mercedes-Benz. Các biến thể và năm sản xuất có thể có sự khác biệt.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Công tắc tổng lên xuống kính Mercedes Benz A2128208310 là phụ tùng chính hãng của Mercedes-Benz, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn Daimler AG (công ty mẹ của Mercedes-Benz) hoặc các nhà cung cấp phụ tùng được ủy quyền.

• Nhà Máy OEM Liên Quan: Mercedes-Benz hợp tác với các nhà sản xuất linh kiện điện tử và công tắc ô tô uy tín để cung cấp các bộ phận cho hệ thống điều khiển trên xe. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho công tắc tổng lên xuống kính có thể bao gồm các công ty như Marquardt, Preh, hoặc các nhà sản xuất khác đáp ứng tiêu chuẩn chất lượng của Mercedes-Benz. Việc sử dụng công tắc tổng chính hãng Mercedes-Benz đảm bảo chất lượng vật liệu, độ bền và khả năng hoạt động ổn định theo tiêu chuẩn của nhà sản xuất xe, mang lại sự tiện lợi và an toàn cho người sử dụng.
