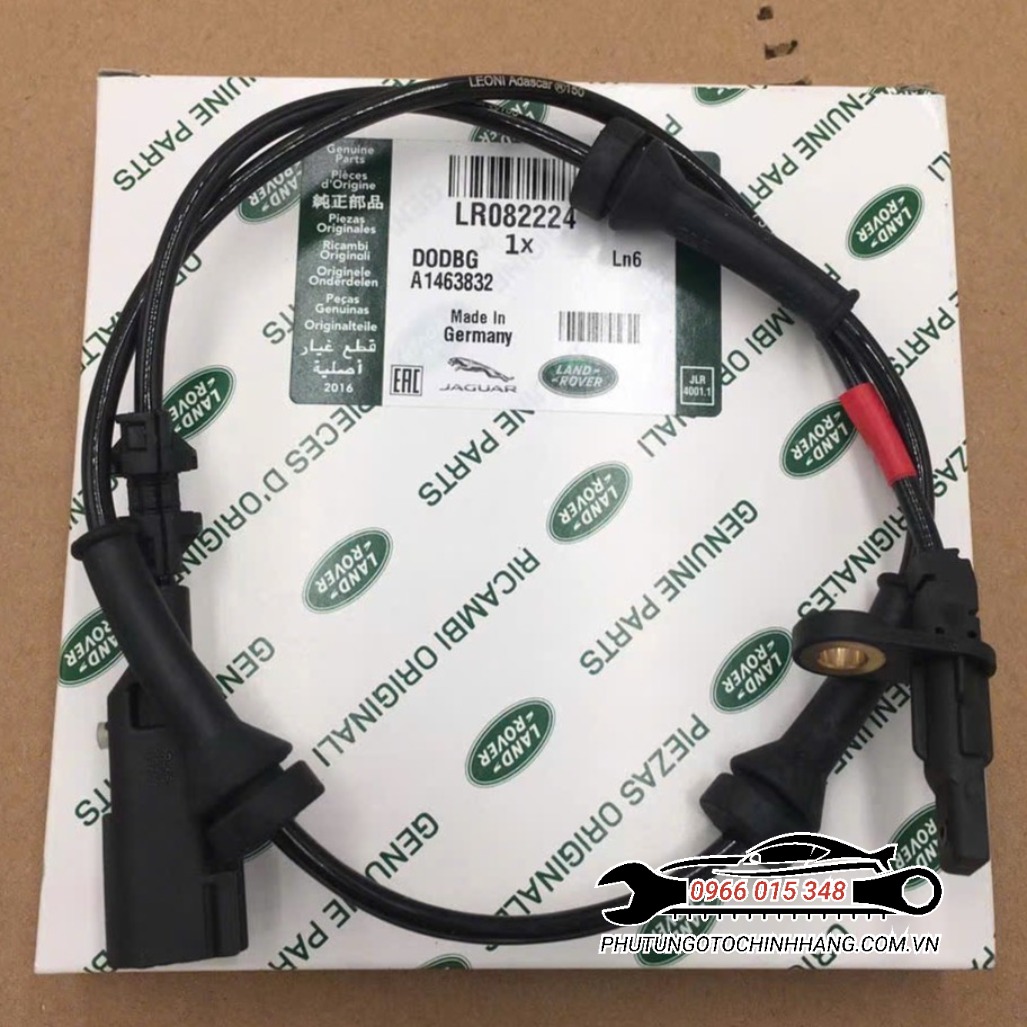

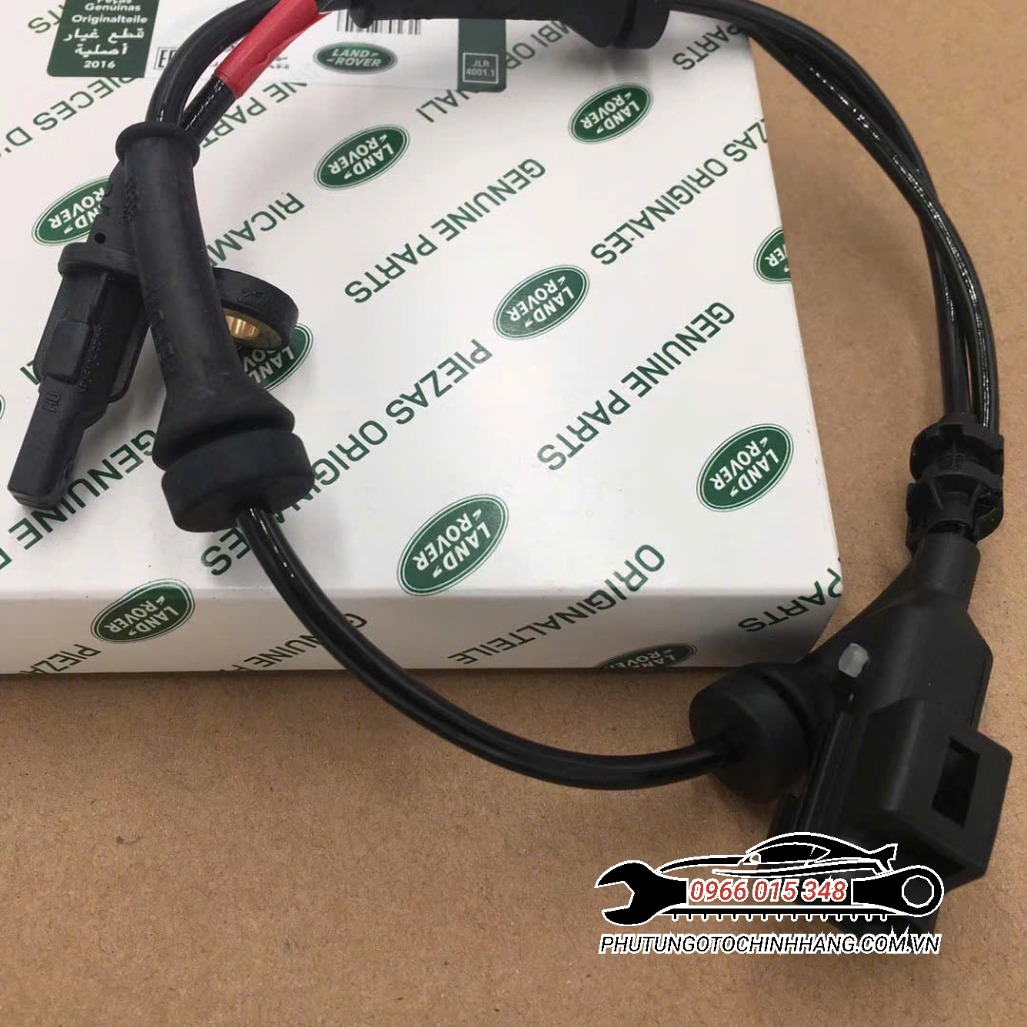

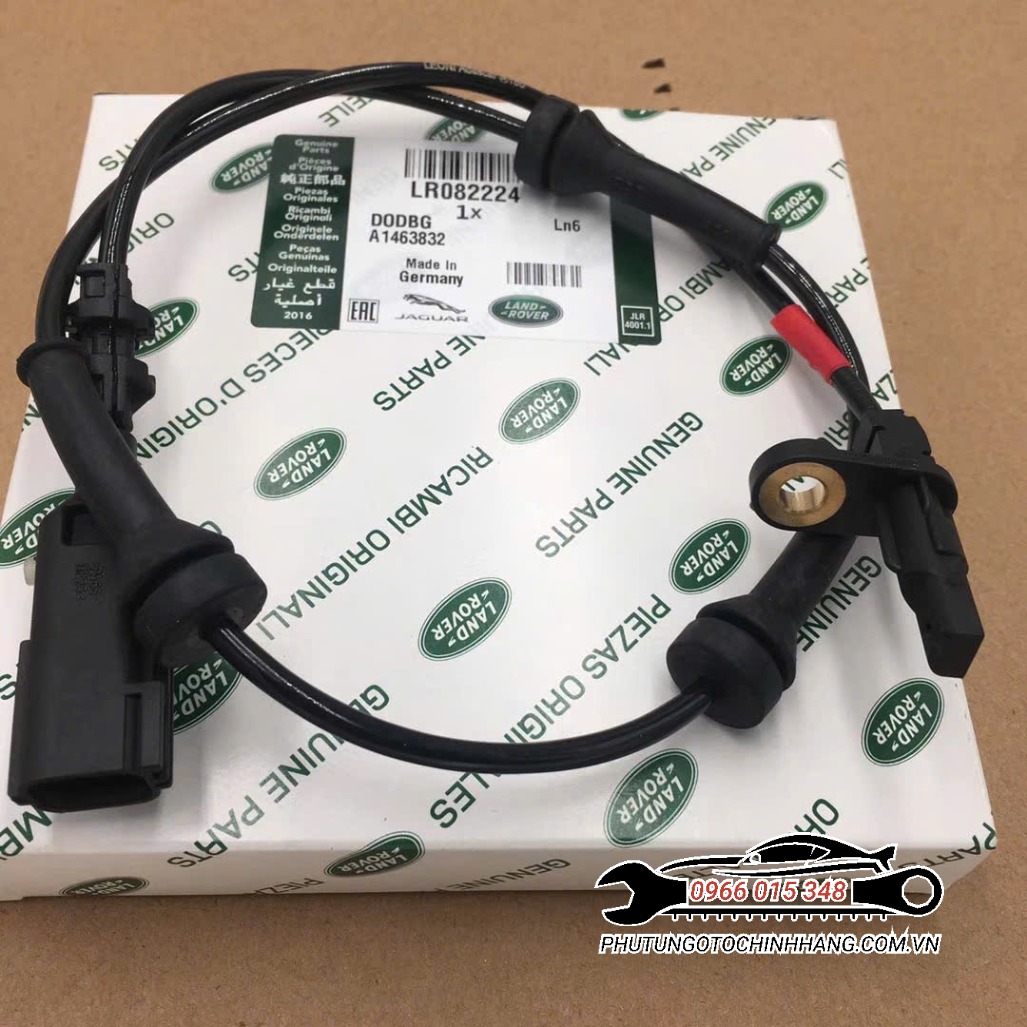

Cảm Biến Phanh ABS Sau Land Rover Range Rover Evoque – LR082224 [2012-2016]

1. Vị Trí, Công Dụng

• Vị Trí: Cảm biến phanh ABS sau LR082224 được lắp đặt gần bánh xe phía sau của xe Land Rover Range Rover Evoque. Vị trí cụ thể thường là trên moay-ơ bánh xe (wheel hub) hoặc gần trục bánh xe (axle), hướng về phía vòng răng cảm biến ABS (ABS tone ring hoặc reluctor ring) được gắn trên trục bánh xe hoặc ổ bi bánh xe. Xe thường có một cảm biến ABS cho mỗi bánh xe.

• Công Dụng: Cảm biến phanh ABS (Anti-lock Braking System) đóng vai trò then chốt trong hệ thống phanh an toàn của xe. Cảm biến tốc độ bánh xe ABS sau LR082224 có các chức năng chính sau:

  1. Đo tốc độ quay của bánh xe: Cảm biến liên tục theo dõi tốc độ quay của bánh xe phía sau và gửi tín hiệu này về bộ điều khiển ABS (ABS ECU hoặc ABS module).
  2. Phát hiện tình trạng bó cứng bánh xe: Khi phanh gấp hoặc trên bề mặt trơn trượt, cảm biến giúp bộ điều khiển ABS nhận biết khi bánh xe có xu hướng bị bó cứng (tốc độ quay giảm nhanh chóng hoặc dừng lại).
  3. Cung cấp thông tin cho hệ thống ABS: Dựa trên tín hiệu từ các cảm biến tốc độ bánh xe (cả trước và sau), bộ điều khiển ABS sẽ điều chỉnh áp suất phanh tác động lên từng bánh xe một cách độc lập để ngăn chặn tình trạng bó cứng, giúp người lái duy trì khả năng kiểm soát lái và giảm quãng đường phanh.
  4. Hỗ trợ các hệ thống an toàn khác: Tín hiệu từ cảm biến ABS cũng có thể được sử dụng bởi các hệ thống an toàn điện tử khác như hệ thống kiểm soát lực kéo (TCS), hệ thống cân bằng điện tử (ESP/DSC), và hệ thống hỗ trợ khởi hành ngang dốc (HSA).

• Nguyên Lý Hoạt Động: Cảm biến phanh ABS sau LR082224 thường hoạt động dựa trên một trong hai nguyên lý sau:

  1. Hiệu ứng Hall (Hall Effect): Cảm biến chứa một phần tử Hall. Vòng răng cảm biến ABS (một vòng kim loại có nhiều răng) quay cùng với bánh xe và đi qua đầu cảm biến. Khi các răng và khe hở của vòng răng di chuyển qua cảm biến, chúng sẽ làm thay đổi từ trường tác động lên phần tử Hall, tạo ra các xung điện áp. Tần số của các xung này tỷ lệ thuận với tốc độ quay của bánh xe. Bộ điều khiển ABS sẽ giải mã các xung này để xác định tốc độ bánh xe.
  2. Điện từ (Inductive): Cảm biến chứa một cuộn dây và một nam châm vĩnh cửu. Khi các răng của vòng răng ABS quay qua đầu cảm biến, sự thay đổi trong từ trường sẽ tạo ra một điện áp xoay chiều trong cuộn dây. Tần số và biên độ của điện áp này tỷ lệ thuận với tốc độ quay của bánh xe.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Đèn cảnh báo ABS sáng trên bảng điều khiển: Đây là dấu hiệu phổ biến nhất cho thấy có vấn đề với hệ thống ABS, bao gồm cả cảm biến tốc độ bánh xe bị lỗi.
• Hệ thống ABS không hoạt động: Khi phanh gấp trên bề mặt trơn trượt, bạn có thể cảm thấy bánh xe bị bó cứng thay vì hệ thống ABS tác động (rung bàn đạp phanh).
• Hệ thống kiểm soát lực kéo (TCS) hoặc hệ thống cân bằng điện tử (ESP/DSC) không hoạt động hoặc hoạt động không chính xác: Các hệ thống này sử dụng thông tin từ cảm biến ABS, vì vậy lỗi cảm biến có thể ảnh hưởng đến chúng.
• Đồng hồ tốc độ hoạt động không chính xác hoặc không ổn định: Trong một số trường hợp, cảm biến ABS cũng có thể cung cấp thông tin tốc độ cho đồng hồ tốc độ.
• Xe có thể vào chế độ lái an toàn (limp mode) trong một số tình huống: Do lỗi hệ thống an toàn.
• Đọc mã lỗi bằng máy chẩn đoán: Máy chẩn đoán chuyên dụng có thể đọc các mã lỗi cụ thể liên quan đến cảm biến tốc độ bánh xe ABS sau (ví dụ: mạch hở, ngắn mạch, tín hiệu không hợp lý).

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến cảm biến phanh ABS sau, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của Land Rover hoặc các garage chuyên sửa chữa xe Land Rover để được kiểm tra và xử lý. Các bước kiểm tra và khắc phục có thể bao gồm:

• Đọc mã lỗi: Sử dụng máy quét lỗi chuyên dụng để xác định mã lỗi cụ thể liên quan đến cảm biến ABS sau.
• Kiểm tra dữ liệu trực tiếp: Theo dõi tốc độ của từng bánh xe trong thời gian thực để xác định cảm biến nào có vấn đề.
• Kiểm tra cảm biến trực quan: Xem xét cảm biến và dây điện kết nối có bị hư hỏng vật lý, đứt gãy hoặc bám bẩn không.
• Kiểm tra điện trở và tín hiệu của cảm biến: Sử dụng đồng hồ đo điện để kiểm tra điện trở của cảm biến và tín hiệu trả về bộ điều khiển ABS.
• Kiểm tra vòng răng cảm biến ABS: Đảm bảo vòng răng không bị nứt vỡ, mòn hoặc bám bẩn.
• Kiểm tra kết nối điện: Đảm bảo giắc cắm và dây điện kết nối với cảm biến không bị lỏng lẻo, окислиться (ôxy hóa) hoặc hư hỏng.
• Thay thế cảm biến ABS sau: Nếu xác định cảm biến bị hỏng, việc thay thế bằng cảm biến phanh ABS sau mới chính hãng Land Rover (LR082224) là giải pháp tối ưu để đảm bảo hệ thống ABS hoạt động chính xác và an toàn.

3. Dòng Xe Tương Thích

Cảm biến phanh ABS sau với mã phụ tùng LR082224 được sử dụng trên dòng xe Land Rover Range Rover Evoque (L538). Dưới đây là danh sách chi tiết các phiên bản tương thích (cần kiểm tra kỹ với số VIN để đảm bảo chính xác):

• Land Rover Range Rover Evoque (L538):
  • Tất cả các phiên bản và động cơ từ năm 2011 đến 2018 (cần kiểm tra cụ thể theo VIN).

Lưu ý quan trọng: Để đảm bảo sự tương thích tuyệt đối, bạn cần kiểm tra kỹ mã phụ tùng trên cảm biến ABS cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của Land Rover. Mã phụ tùng có thể khác nhau tùy thuộc vào năm sản xuất và các tùy chọn trang bị trên xe.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Cảm biến phanh ABS sau Land Rover Range Rover Evoque LR082224 là phụ tùng chính hãng của Land Rover, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn Jaguar Land Rover hoặc các nhà cung cấp phụ tùng được ủy quyền.

• Nhà Máy OEM Liên Quan: Land Rover hợp tác với các nhà sản xuất hệ thống phanh và cảm biến ô tô uy tín để cung cấp các bộ phận chất lượng cao cho hệ thống ABS. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho cảm biến ABS có thể bao gồm các công ty như Bosch, Continental (VDO), TRW (ZF Group), ATE (Continental), hoặc các nhà sản xuất khác đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt của Land Rover. Việc sử dụng cảm biến ABS chính hãng Land Rover đảm bảo độ chính xác cao, độ bền và khả năng hoạt động ổn định, góp phần quan trọng vào sự an toàn khi lái xe.
