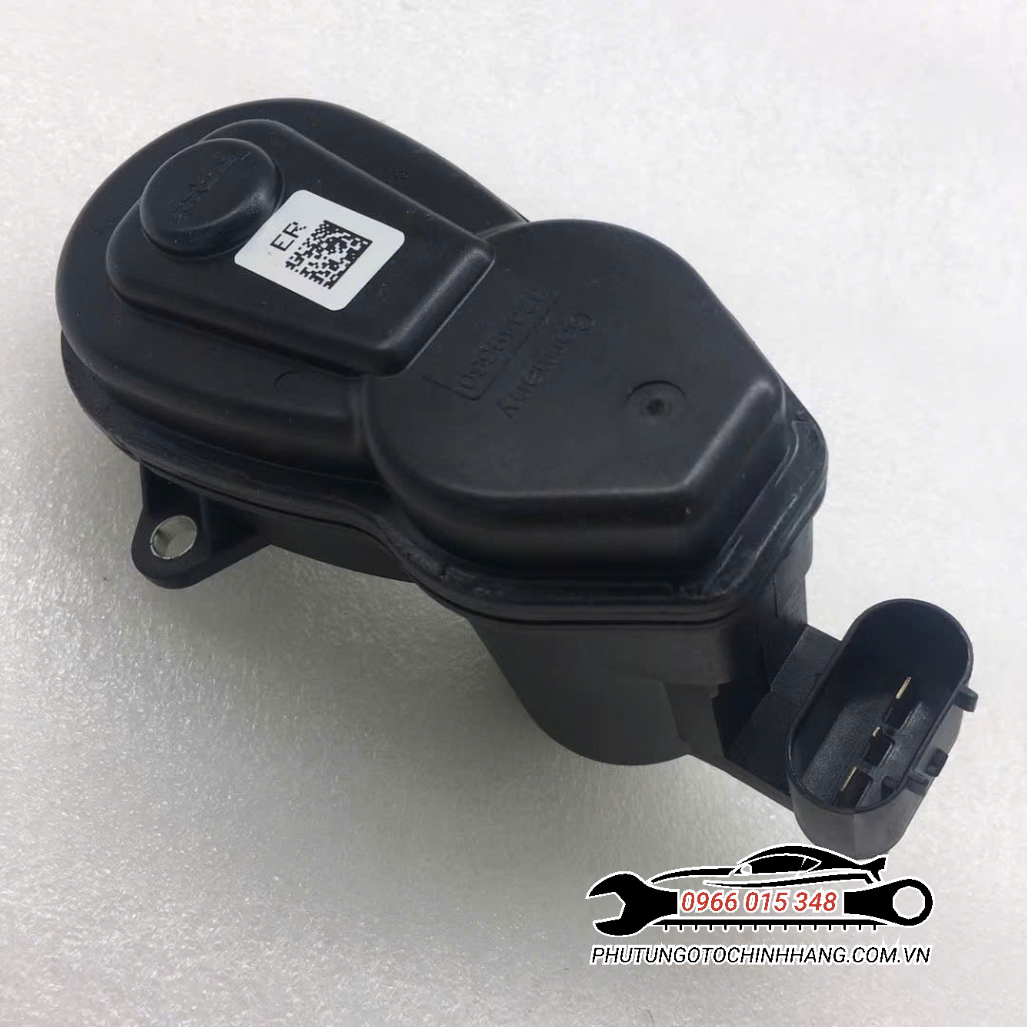

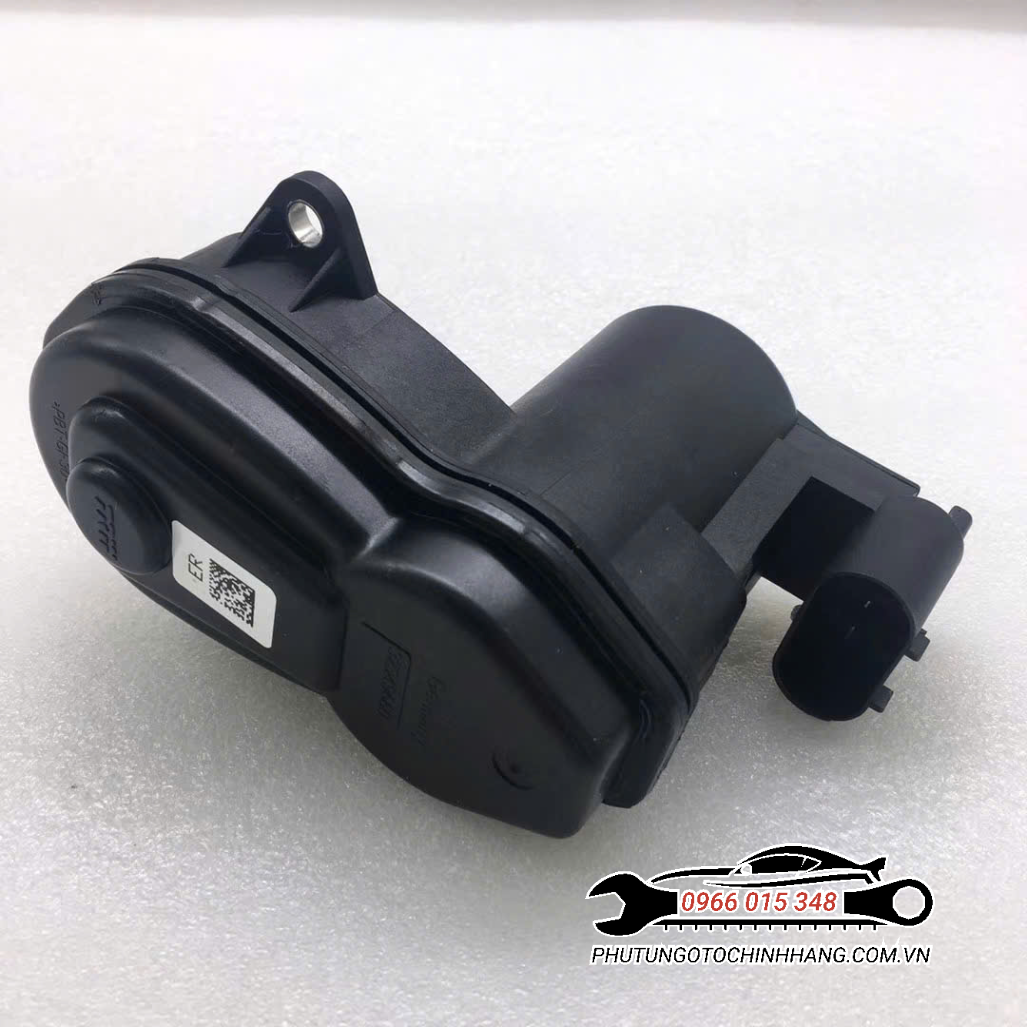

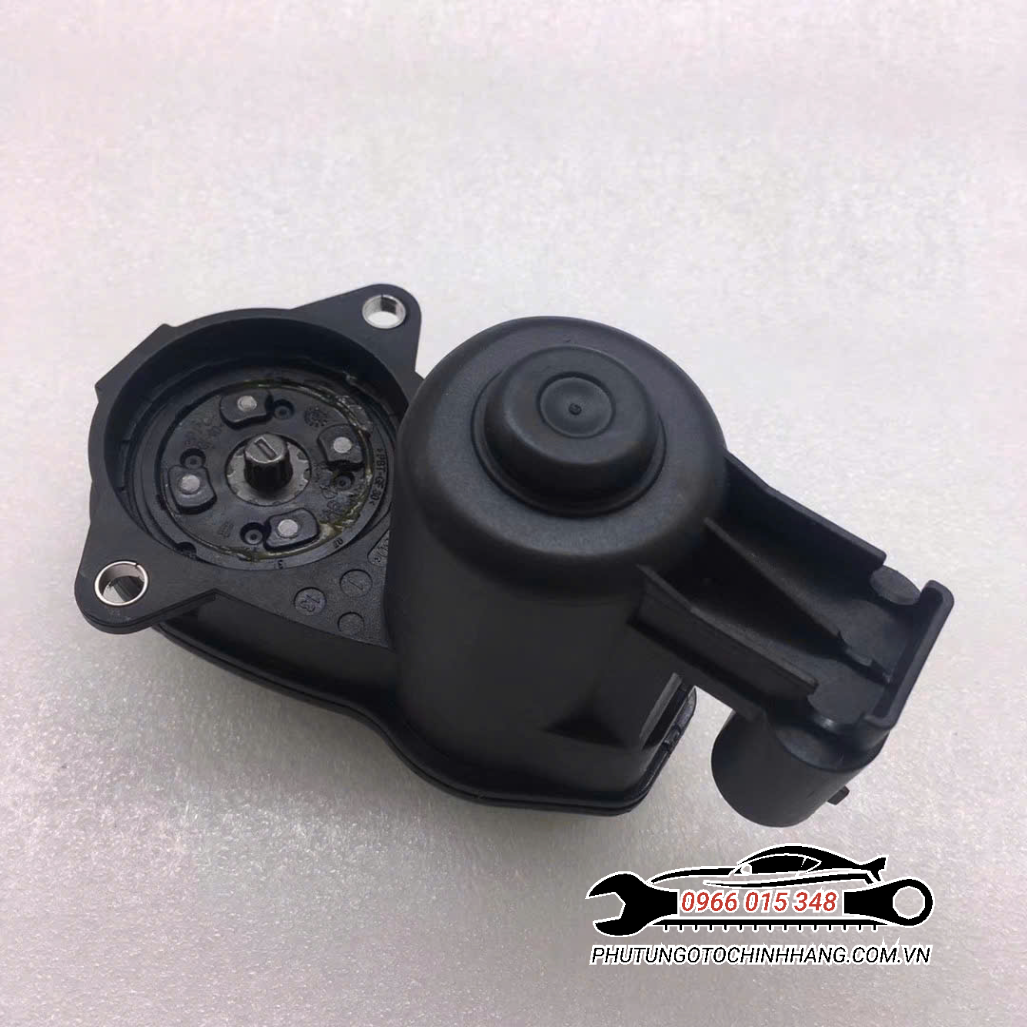

Motor Phanh Tay BMW F10/F11/I12/F25/F26 – 34216794618 [2008-2019]

1. Vị Trí, Công Dụng

• Vị Trí: Motor phanh tay điện tử 34216794618 thường được lắp đặt trực tiếp trên cụm phanh sau của xe BMW, tích hợp với cơ cấu phanh tay (thường là phanh đĩa). Mỗi bánh sau có thể có một motor riêng hoặc một motor chung tác động lên cả hai bánh, tùy thuộc vào thiết kế hệ thống phanh tay điện tử của từng dòng xe BMW.

• Công Dụng: Motor phanh tay điện tử thay thế cho hệ thống phanh tay cơ khí truyền thống, mang lại sự tiện lợi và an toàn cao hơn. Chức năng chính của nó là:

  1. Tạo lực phanh điện tử: Khi người lái kích hoạt phanh tay thông qua nút điều khiển trên bảng điều khiển, motor sẽ hoạt động, tạo ra lực ép lên má phanh vào đĩa phanh, giữ cho xe đứng yên một cách chắc chắn.
  2. Nhả phanh điện tử: Khi người lái nhả phanh tay bằng nút điều khiển, motor sẽ đảo chiều quay, giải phóng lực ép và cho phép bánh xe di chuyển.
  3. Tích hợp cảm biến vị trí: Motor thường được trang bị cảm biến vị trí để giám sát trạng thái hoạt động (đang phanh, đã nhả, lực phanh) và truyền thông tin này về ECU (Bộ điều khiển điện tử trung tâm) của hệ thống phanh.
  4. Chức năng tự động: Hệ thống phanh tay điện tử có thể tự động kích hoạt khi xe dừng đỗ (ví dụ: khi về P ở hộp số tự động) và tự động nhả khi người lái đạp ga (kết hợp với hệ thống hỗ trợ khởi hành ngang dốc).

• Nguyên Lý Hoạt Động:

  1. Nhận tín hiệu điều khiển: ECU hệ thống phanh nhận tín hiệu từ nút điều khiển phanh tay và gửi tín hiệu điện đến motor phanh tay.
  2. Motor điện hoạt động: Motor điện bên trong bộ phận chấp hành bắt đầu quay.
  3. Cơ cấu truyền động: Chuyển động quay của motor được chuyển thành chuyển động tuyến tính hoặc xoắn thông qua hệ thống bánh răng hoặc trục vít.
  4. Tác động lên cơ cấu phanh: Cơ cấu truyền động này tác động trực tiếp lên piston hoặc cam của cơ cấu phanh tay, ép má phanh vào đĩa phanh.
  5. Giám sát và phản hồi: Cảm biến vị trí trên motor gửi thông tin về vị trí và lực tác động của phanh tay về ECU, tạo thành một hệ thống điều khiển vòng kín, đảm bảo lực phanh chính xác và an toàn.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Phanh tay không hoạt động (xe không được giữ chắc chắn): Motor không tạo đủ lực phanh hoặc cơ cấu truyền động bên trong bị lỗi.
• Phanh tay không nhả hoặc nhả rất chậm: Motor bị kẹt, bó cứng hoặc cơ cấu truyền động gặp vấn đề.
• Tiếng ồn lạ phát ra từ cụm phanh sau khi kích hoạt hoặc nhả phanh tay: Tiếng kêu rít, lạch cạch, hoặc tiếng motor hoạt động bất thường.
• Đèn cảnh báo phanh tay hoặc lỗi hệ thống phanh sáng trên bảng điều khiển: ECU phát hiện lỗi liên quan đến motor phanh tay điện tử.
• Thông báo lỗi trên màn hình iDrive: Hệ thống có thể hiển thị các thông báo lỗi cụ thể liên quan đến phanh tay điện tử.
• Phanh tay chỉ hoạt động ở một bên bánh sau: Một trong hai motor (nếu có thiết kế riêng biệt) có thể bị hỏng.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến motor phanh tay điện tử, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của BMW hoặc các garage chuyên sửa chữa xe BMW để được kiểm tra và xử lý. Các bước kiểm tra và khắc phục có thể bao gồm:

• Chẩn đoán bằng phần mềm chuyên dụng của BMW (ISTA): Đọc các mã lỗi từ ECU hệ thống phanh để xác định chính xác nguyên nhân gây ra sự cố.
• Kiểm tra nguồn điện và kết nối: Đảm bảo motor nhận được nguồn điện ổn định và các kết nối điện không bị lỏng lẻo hoặc hư hỏng.
• Kiểm tra cơ cấu phanh tay: Xác định xem cơ cấu phanh (piston, cam) có bị kẹt hoặc bó cứng hay không.
• Thực hiện các thử nghiệm kích hoạt và nhả phanh bằng phần mềm chẩn đoán: Quan sát phản ứng của motor và cơ cấu phanh.
• Thay thế motor phanh tay điện tử: Trong hầu hết các trường hợp, khi motor phanh tay điện tử bị hỏng, giải pháp tối ưu là thay thế bằng motor mới chính hãng BMW (34216794618) để đảm bảo tính tương thích, hiệu suất và độ bền của hệ thống.
• Cài đặt và lập trình lại (coding/programming): Sau khi thay thế motor phanh tay điện tử, có thể cần thực hiện các thao tác cài đặt và lập trình lại bằng phần mềm chuyên dụng để hệ thống nhận diện và hoạt động chính xác.

3. Dòng Xe Tương Thích

Motor phanh tay điện tử với mã phụ tùng 34216794618 được sử dụng trên nhiều dòng xe BMW, đặc biệt là các mẫu xe thuộc series 5 và 6. Dưới đây là danh sách chi tiết các dòng xe tương thích:

• BMW 5 Series (E60, E61):
  • 520i, 523i, 525i, 530i, 535i, 540i, 545i, 550i (E60)
  • 520d, 525d, 530d, 535d (E60)
  • 520i, 523i, 525i, 530i, 535i, 550i (E61)
  • 520d, 525d, 530d, 535d (E61)
• BMW 6 Series (E63, E64):
  • 630i, 645Ci, 650i (E63)
  • 630i, 645Ci, 650i (E64)

Lưu ý quan trọng: Để đảm bảo sự tương thích tuyệt đối, bạn cần kiểm tra kỹ mã phụ tùng trên motor phanh tay cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của BMW. Các biến thể động cơ và năm sản xuất có thể ảnh hưởng đến mã phụ tùng chính xác.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

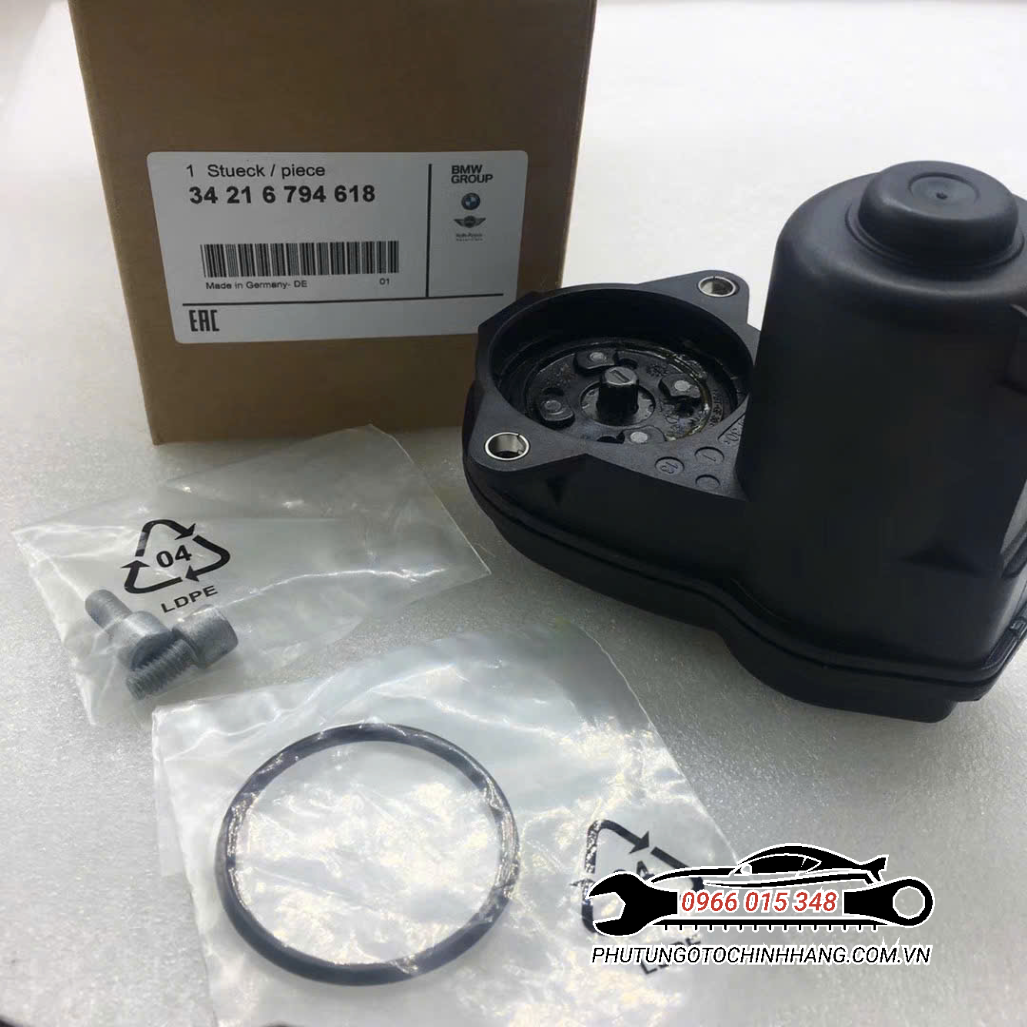

• Nguồn Gốc Xuất Xứ: Motor phanh tay BMW 34216794618 là phụ tùng chính hãng của BMW, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn BMW Group tại Đức hoặc các quốc gia khác trên thế giới. Trong hình ảnh, hộp đựng có ghi “Made in Germany”, cho thấy sản phẩm được sản xuất tại Đức.

• Nhà Máy OEM Liên Quan: BMW hợp tác với các nhà sản xuất phụ tùng ô tô uy tín để cung cấp các bộ phận cho xe của mình. Các nhà cung cấp OEM (Original Equipment Manufacturer) cho motor phanh tay điện tử có thể bao gồm các công ty chuyên về hệ thống phanh điện tử. Việc xác định nhà sản xuất OEM cụ thể cho mã phụ tùng 34216794618 có thể yêu cầu tra cứu sâu hơn trong hệ thống cung cấp của BMW. Tuy nhiên, việc sử dụng phụ tùng chính hãng BMW đảm bảo tuân thủ các tiêu chuẩn chất lượng và kỹ thuật nghiêm ngặt của hãng, mang lại sự an tâm và độ tin cậy cao cho hệ thống phanh tay điện tử của xe BMW.
