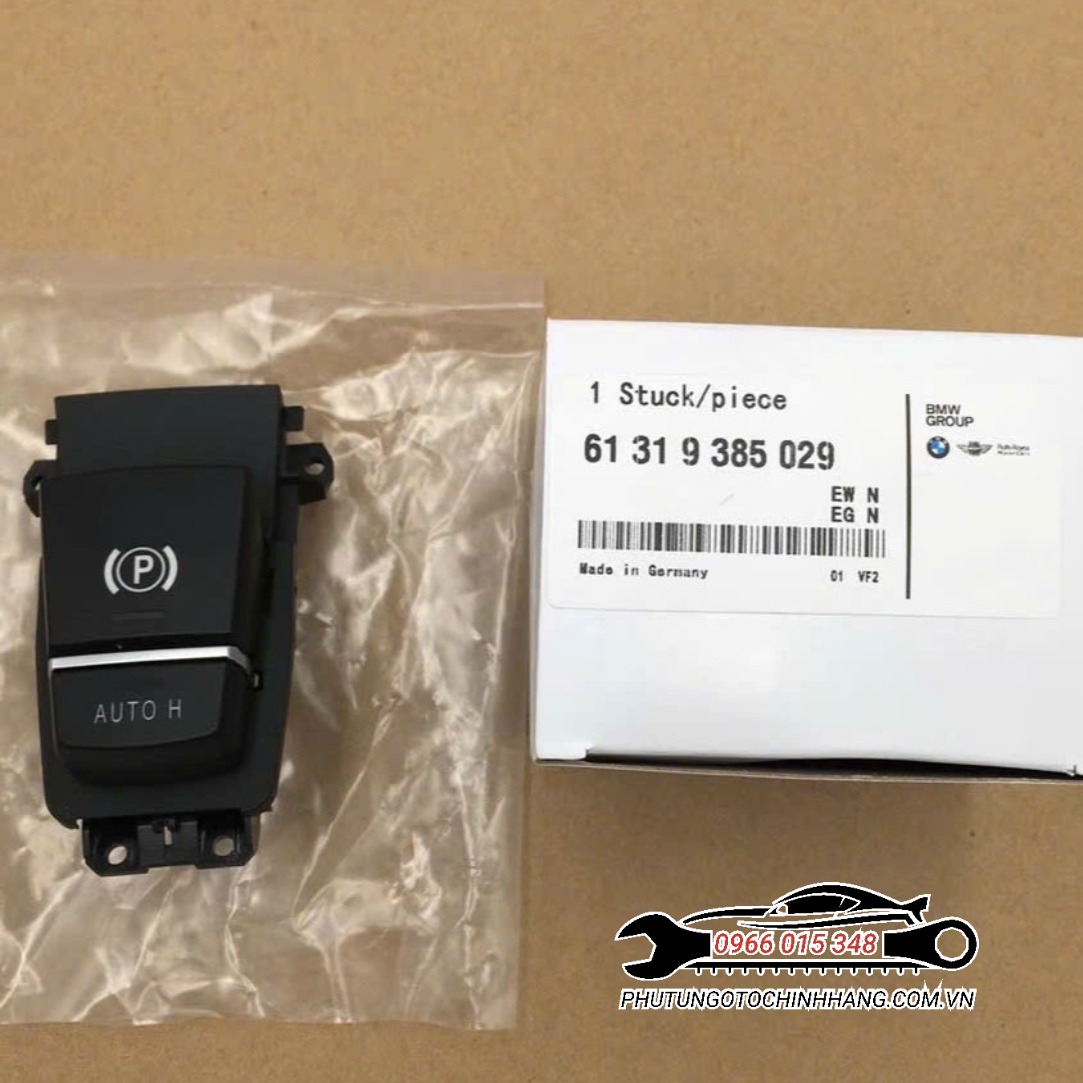

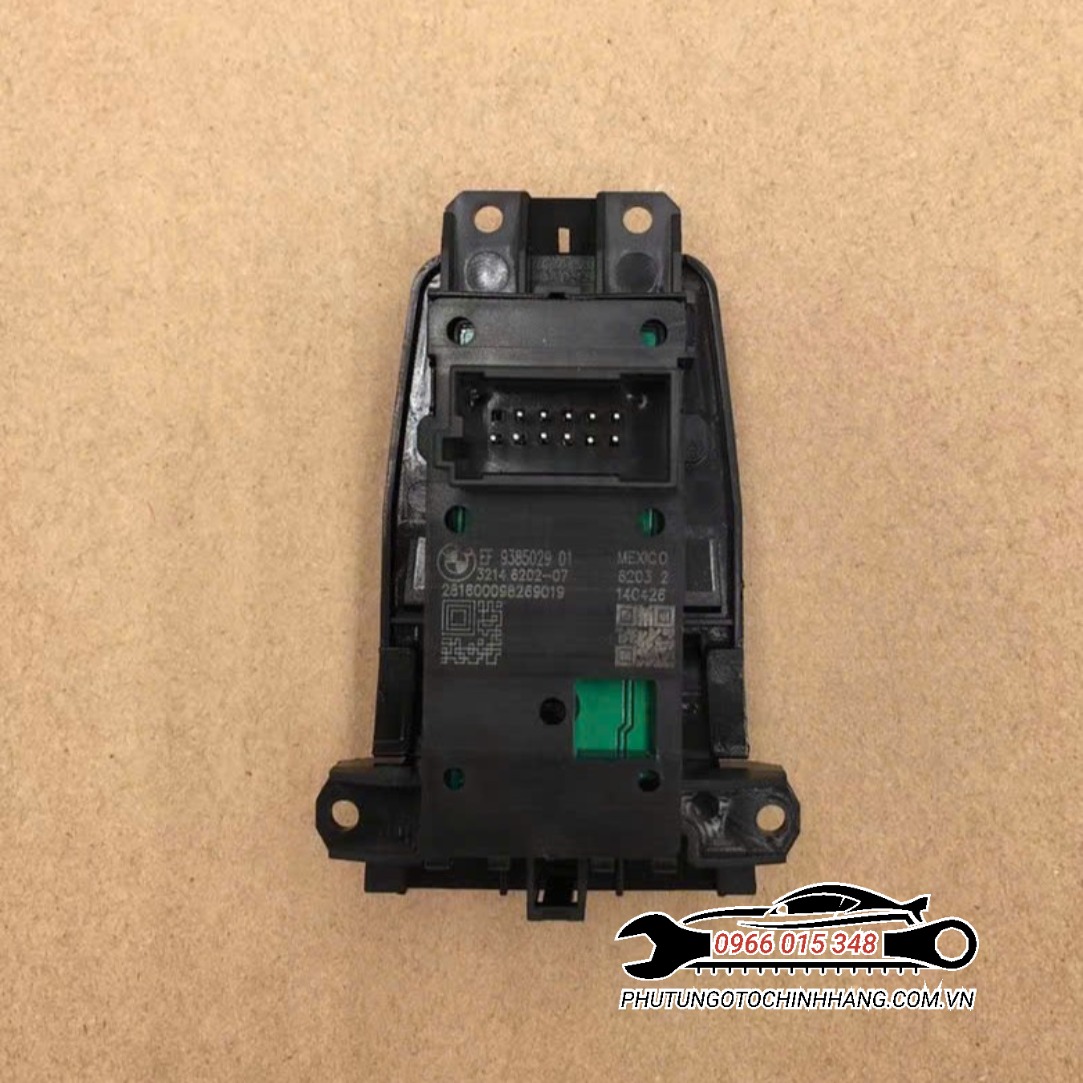

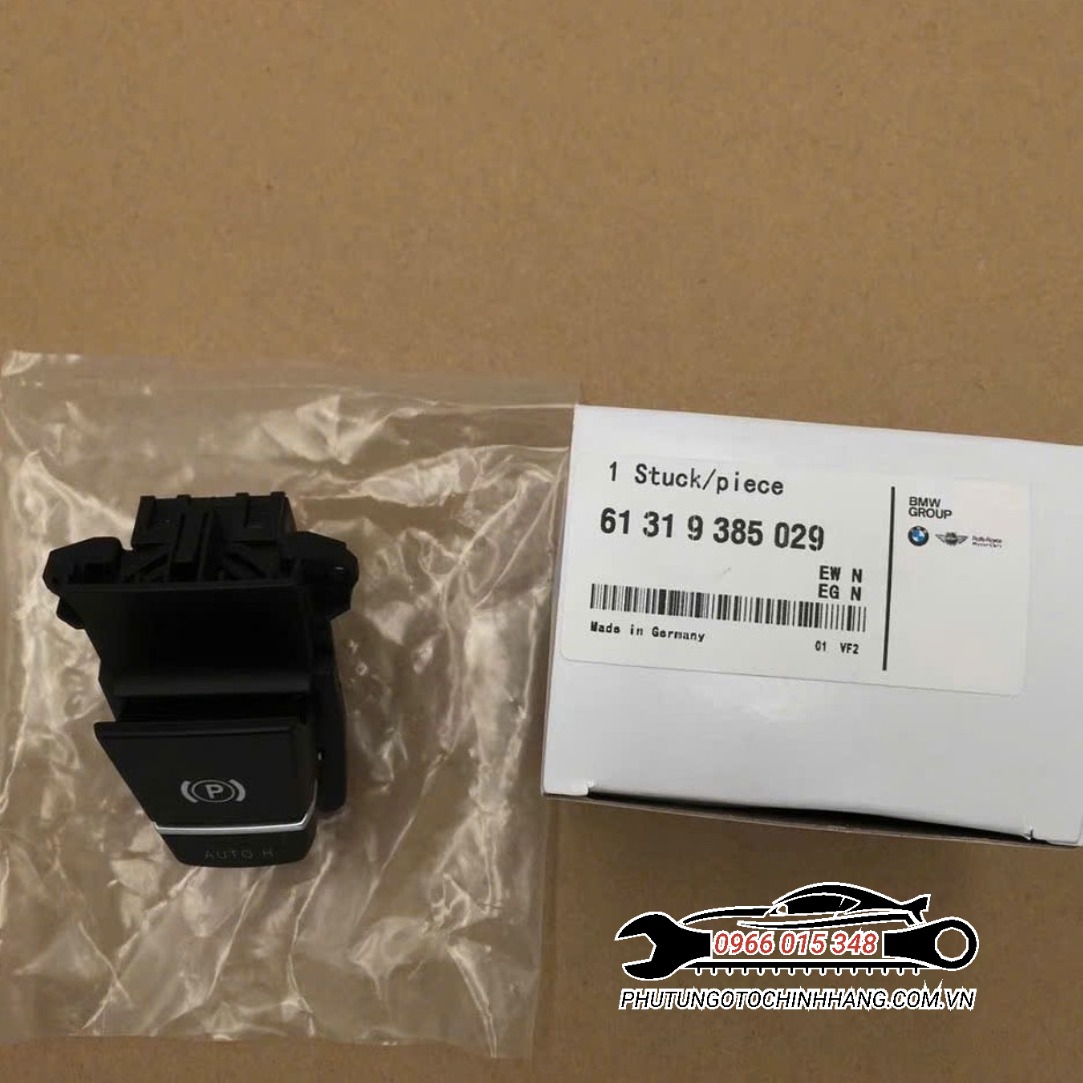

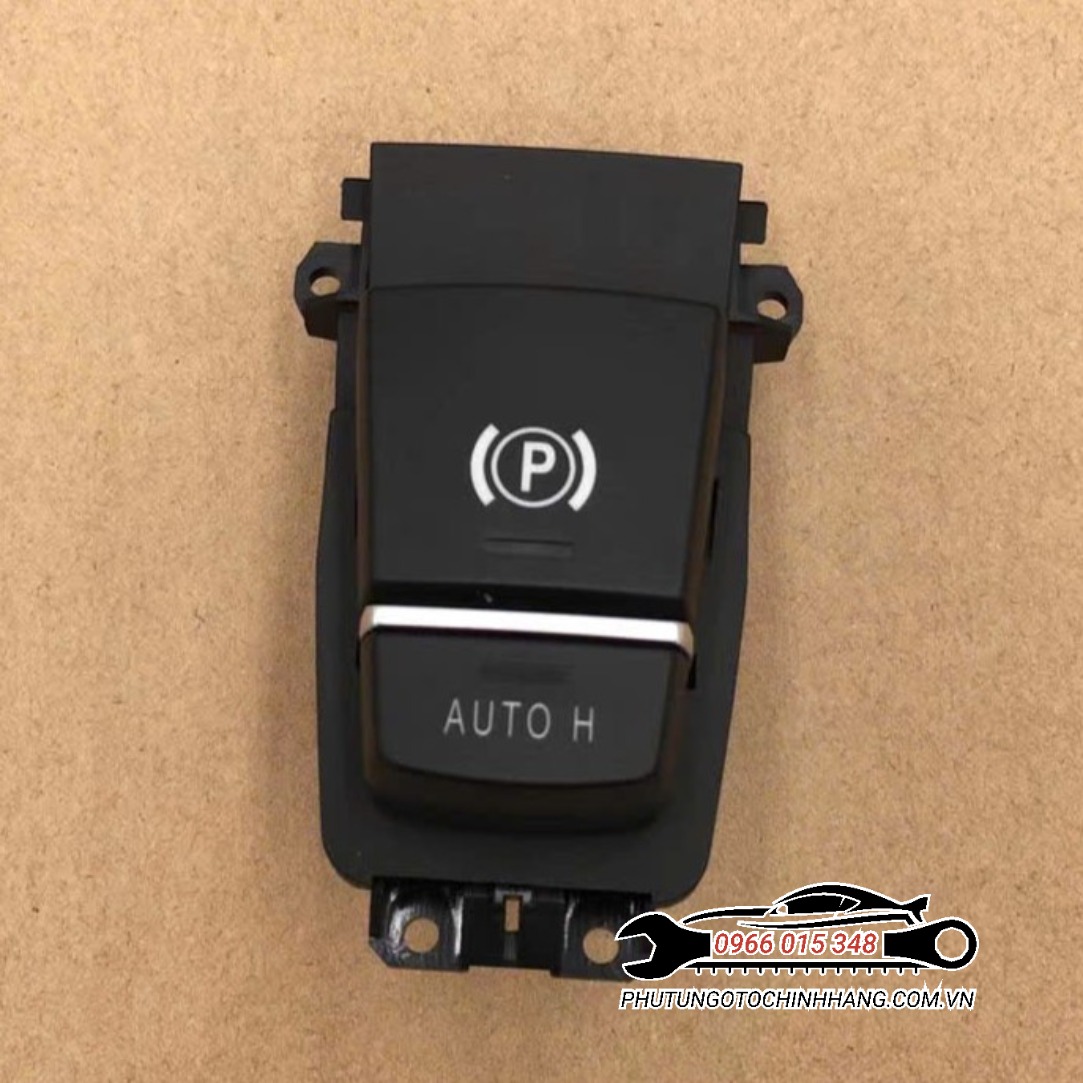

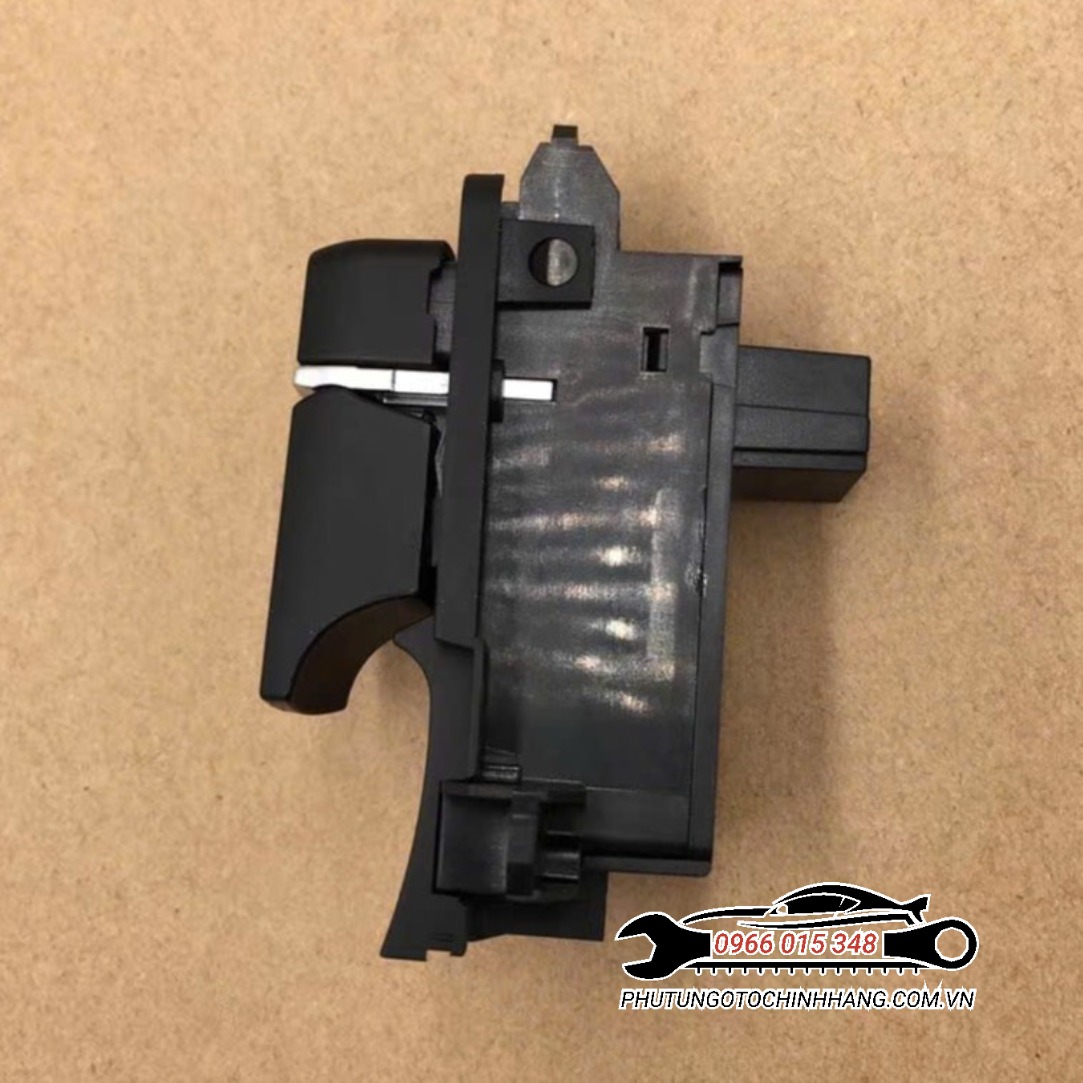

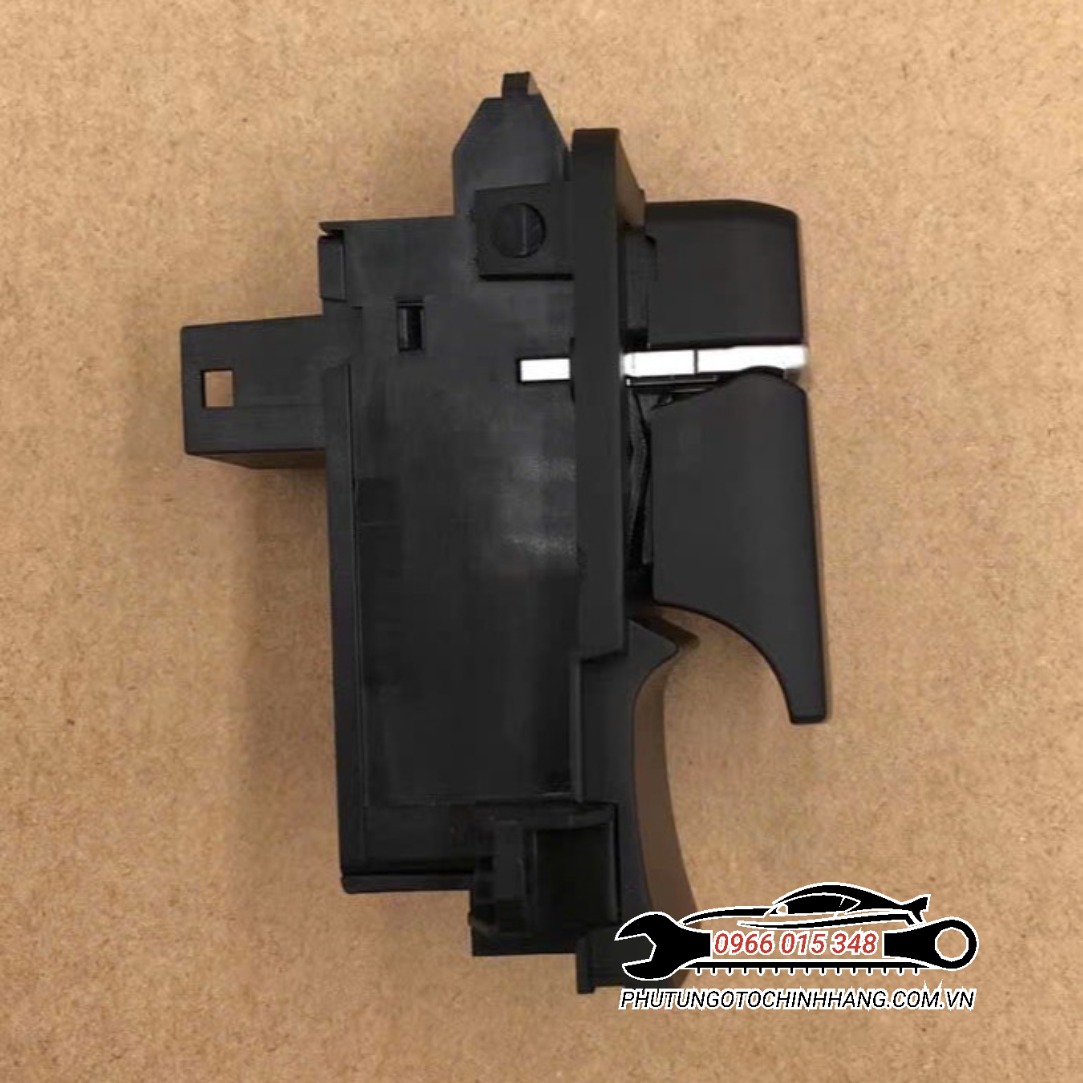

Công Tắc Phanh Tay Điện Tử BMW F10/F11/F25/F26 – 61319385029 [2009-2018]

1. Vị Trí, Công Dụng

• Vị Trí: Công tắc phanh tay điện tử 61319385029 thường được lắp đặt ở vị trí dễ dàng tiếp cận cho người lái trong cabin xe BMW. Vị trí phổ biến bao gồm bảng điều khiển trung tâm (center console), gần cần số hoặc trên bảng điều khiển chính. Thiết kế và vị trí cụ thể có thể khác nhau tùy thuộc vào từng dòng xe và đời xe BMW.

• Công Dụng: Công tắc phanh tay điện tử đóng vai trò là giao diện điều khiển chính cho hệ thống phanh tay điện tử (EPB) của xe. Chức năng chính của nó là:

  1. Kích hoạt phanh tay: Khi người lái tác động (bấm hoặc kéo) công tắc, nó sẽ gửi tín hiệu điện tử đến bộ điều khiển EPB (EPB ECU). ECU sau đó sẽ kích hoạt các motor điện ở cụm phanh sau để ép má phanh vào đĩa phanh, giữ cho xe đứng yên.
  2. Nhả phanh tay: Khi người lái tác động công tắc theo chiều ngược lại, nó sẽ gửi tín hiệu điện tử đến EPB ECU để nhả phanh. ECU sẽ điều khiển các motor điện nhả má phanh, cho phép xe di chuyển.
  3. Chức năng tự động nhả phanh (Auto Hold/Drive Away Assist): Trong nhiều hệ thống EPB hiện đại, công tắc này còn liên quan đến chức năng tự động nhả phanh khi người lái đạp ga (hoặc nhả phanh chân trên dốc). ECU sẽ nhận biết tín hiệu từ công tắc và các cảm biến khác để tự động nhả phanh tay một cách mượt mà khi xe bắt đầu di chuyển.
  4. Chức năng giữ phanh tự động (Auto Hold): Một số công tắc EPB còn tích hợp nút kích hoạt chức năng Auto Hold, cho phép xe tự động giữ phanh khi dừng đèn đỏ hoặc trên dốc mà người lái không cần giữ chân phanh. Khi người lái đạp ga, phanh sẽ tự động nhả.
  5. Báo trạng thái phanh tay: Công tắc thường đi kèm với đèn báo trạng thái (thường là biểu tượng chữ “P” trong vòng tròn) để hiển thị cho người lái biết phanh tay đang được kích hoạt hay đã nhả.

• Nguyên Lý Hoạt Động: Công tắc phanh tay điện tử 61319385029 hoạt động dựa trên nguyên lý chuyển mạch điện tử:

  1. Tiếp điểm điện: Bên trong công tắc có các tiếp điểm điện. Khi người lái tác động vào nút bấm hoặc cần gạt, các tiếp điểm này sẽ đóng hoặc mở mạch điện.
  2. Tín hiệu điện tử: Sự thay đổi trạng thái của mạch điện sẽ tạo ra tín hiệu điện tử tương ứng.
  3. Truyền tín hiệu đến ECU: Tín hiệu điện tử này được truyền đến bộ điều khiển phanh tay điện tử (EPB ECU) thông qua hệ thống dây điện và giao thức truyền thông trên xe (ví dụ: CAN bus).
  4. Điều khiển motor phanh: EPB ECU sẽ nhận tín hiệu từ công tắc và các cảm biến khác (ví dụ: cảm biến bàn đạp phanh, cảm biến tốc độ bánh xe, cảm biến độ dốc) để điều khiển các motor điện ở cụm phanh sau. Các motor này sẽ tác động lên cơ cấu phanh (thường là cơ cấu vít me bi) để ép hoặc nhả má phanh.
  5. Phản hồi trạng thái: EPB ECU cũng gửi tín hiệu trở lại công tắc để điều khiển đèn báo trạng thái phanh tay.

2. Dấu Hiệu Nhận Biết Hư Hỏng và Cách Khắc Phục

Dấu Hiệu Nhận Biết Hư Hỏng:

• Đèn báo phanh tay không sáng hoặc nhấp nháy bất thường: Có thể là dấu hiệu công tắc không gửi tín hiệu đúng hoặc có vấn đề về mạch điện.
• Không thể kích hoạt hoặc nhả phanh tay điện tử: Khi tác động công tắc, phanh tay không hoạt động.
• Phanh tay tự động kích hoạt hoặc nhả không đúng thời điểm: Lỗi có thể nằm ở công tắc hoặc hệ thống điều khiển.
• Chức năng Auto Hold hoặc tự động nhả phanh không hoạt động: Công tắc có thể không gửi tín hiệu chính xác cho ECU.
• Thông báo lỗi liên quan đến phanh tay điện tử trên bảng điều khiển: Hệ thống chẩn đoán trên xe có thể phát hiện lỗi liên quan đến công tắc hoặc mạch điện.
• Công tắc bị kẹt hoặc không phản hồi khi tác động: Hỏng hóc cơ học bên trong công tắc.

Cách Khắc Phục:

Khi phát hiện các dấu hiệu hư hỏng liên quan đến công tắc phanh tay điện tử, bạn cần đưa xe đến các trung tâm bảo dưỡng uy tín của BMW hoặc các garage chuyên sửa chữa xe BMW để được kiểm tra và xử lý. Các bước kiểm tra và khắc phục có thể bao gồm:

• Đọc mã lỗi: Sử dụng máy quét lỗi chuyên dụng (ISTA) để xác định các mã lỗi cụ thể liên quan đến hệ thống phanh tay điện tử và công tắc.
• Kiểm tra tín hiệu điện của công tắc: Kỹ thuật viên sẽ sử dụng thiết bị đo điện để kiểm tra xem công tắc có gửi tín hiệu điện đúng khi được tác động hay không.
• Kiểm tra mạch điện kết nối: Kiểm tra dây điện và đầu nối giữa công tắc và EPB ECU xem có bị đứt gãy, lỏng lẻo hoặc окислиться (ôxy hóa) không.
• Kiểm tra hoạt động cơ học của công tắc: Đảm bảo nút bấm hoặc cần gạt không bị kẹt hoặc hư hỏng.
• Thay thế công tắc phanh tay điện tử: Nếu xác định công tắc bị hỏng, việc thay thế bằng công tắc phanh tay điện tử mới chính hãng BMW (61319385029) là giải pháp tối ưu để đảm bảo hệ thống phanh tay điện tử hoạt động chính xác và an toàn.

Lưu ý quan trọng: Hệ thống phanh tay điện tử là một bộ phận an toàn quan trọng của xe. Việc tự ý sửa chữa có thể gây ra những hậu quả nghiêm trọng. Luôn tìm đến các kỹ thuật viên có chuyên môn để kiểm tra và sửa chữa hệ thống này.

3. Dòng Xe Tương Thích

Công tắc phanh tay điện tử với mã phụ tùng 61319385029 được sử dụng trên một số dòng xe BMW. Dưới đây là danh sách chi tiết các dòng xe và phiên bản tương thích (cần kiểm tra kỹ với số VIN để đảm bảo chính xác):

• BMW 5 Series (F10, F11, F07):
  • 520d, 520i, 523i, 525d, 525i, 528i, 530d, 530i, 535d, 535i, 550i, M5 (từ năm 2009 đến 2017)
• BMW 6 Series (F12, F13, F06):
  • 640d, 640i, 650i, M6 (từ năm 2011 đến 2018)
• BMW 7 Series (F01, F02, F03, F04):
  • 730d, 730i, 740d, 740i, 750i, 760i, ActiveHybrid 7 (từ năm 2008 đến 2015)

Lưu ý quan trọng: Để đảm bảo sự tương thích tuyệt đối, bạn cần kiểm tra kỹ mã phụ tùng trên công tắc cũ của xe hoặc đối chiếu với số VIN (số khung) của xe thông qua hệ thống phụ tùng chính hãng của BMW hoặc các phần mềm tra cứu phụ tùng chuyên dụng. Mã phụ tùng có thể khác nhau tùy thuộc vào đời xe và các tùy chọn trang bị.

4. Nguồn Gốc Xuất Xứ và Nhà Máy OEM Liên Quan

• Nguồn Gốc Xuất Xứ: Công tắc phanh tay điện tử BMW 61319385029 là phụ tùng chính hãng của BMW, được sản xuất tại các nhà máy thuộc sở hữu hoặc liên kết với tập đoàn BMW AG hoặc các nhà cung cấp phụ tùng được ủy quyền.

• Nhà Máy OEM Liên Quan: BMW hợp tác với các nhà sản xuất thiết bị điện tử và công tắc ô tô uy tín để cung cấp các sản phẩm chất lượng cao cho hệ thống điều khiển trên xe. Các nhà cung cấp OEM (Original Equipment Manufacturer) tiềm năng cho công tắc phanh tay điện tử BMW có thể bao gồm các công ty như Marquardt, ZF Friedrichshafen AG, Continental, Valeo, hoặc các nhà sản xuất khác đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt của BMW. Việc sử dụng công tắc phanh tay điện tử chính hãng BMW đảm bảo sự tương thích hoàn hảo, độ bền và khả năng hoạt động tin cậy, góp phần quan trọng vào sự an toàn và tiện nghi khi sử dụng xe.
